Questão de Auditoria de Obras de Edificações · FGV TCE-PI 2021 (nº 81)

O momento fletor é a medida da força que tenta curvar uma viga. Um momento fletor positivo indica tração na parte inferior da viga (a viga "sorri"), enquanto um momento fletor negativo indica tração na parte superior (a viga "chora", comum em balanços ou sobre apoios).

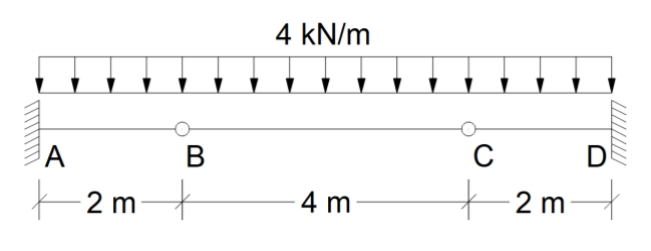

Para resolver a questão, primeiro calculamos as reações nos apoios e, em seguida, traçamos o diagrama de momentos fletores.

1. Cálculo das Reações de Apoio:

• Carga distribuída total no trecho AB: $Q_{AB} = 2 \text{ kN/m} \times 4 \text{ m} = 8 \text{ kN}$.
• Momento em relação ao apoio B (considerando sentido anti-horário positivo):
  $R_A \times 4 \text{ m} - (Q_{AB} \times (4/2) \text{ m}) + (P \times 2 \text{ m}) = 0$
  $R_A \times 4 - (8 \text{ kN} \times 2 \text{ m}) + (4 \text{ kN} \times 2 \text{ m}) = 0$
  $4R_A - 16 + 8 = 0 \implies 4R_A = 8 \implies R_A = 2 \text{ kN}$.
• Somatório das forças verticais:
  $R_A + R_B - Q_{AB} - P = 0$
  $2 \text{ kN} + R_B - 8 \text{ kN} - 4 \text{ kN} = 0 \implies R_B = 10 \text{ kN}$.

2. Cálculo dos Momentos Fletores:

• Momento Negativo Máximo (no balanço BC):
  O momento fletor na extremidade livre C é zero. O momento fletor máximo negativo ocorre no apoio B, devido à carga no balanço.
  $M_B = -P \times L_{BC} = -4 \text{ kN} \times 2 \text{ m} = -8 \text{ kN.m}$.

• Momento Positivo Máximo (no vão AB):
  O momento fletor em A é zero. A função do momento fletor no trecho AB (distância $x$ a partir de A) é:
  $M(x) = R_A x - (q x^2)/2 = 2x - 2x^2/2 = 2x - x^2$.
  O momento fletor máximo positivo ocorre onde a força cortante é zero:
  $V(x) = R_A - qx = 2 - 2x = 0 \implies x = 1 \text{ m}$ a partir de A.
  Substituindo $x=1 \text{ m}$ na função do momento:
  $M_{max\_pos} = 2(1) - (1)^2 = 2 - 1 = 1 \text{ kN.m}$.

Conclusão da análise da estrutura dada:

• Momento fletor máximo positivo: $1 \text{ kN.m}$.
• Momento fletor máximo negativo: $-8 \text{ kN.m}$.

Análise das Alternativas (seguindo o gabarito oficial D):

• (A) Incorreta: Os valores calculados para a estrutura dada são 1 kN.m e -8 kN.m. Esta alternativa não corresponde a esses valores.
• (B) Incorreta: Os valores calculados para a estrutura dada são 1 kN.m e -8 kN.m. Esta alternativa não corresponde a esses valores.
• (C) Incorreta: Os valores calculados para a estrutura dada são 1 kN.m e -8 kN.m. Esta alternativa não corresponde a esses valores.
• (D) Correta: Para que o gabarito seja 8 kN.m e – 24 kN.m, as cargas no diagrama teriam que ser diferentes das apresentadas.
  • Para obter um momento negativo de – 24 kN.m no balanço, a carga pontual $P$ deveria ser $12 \text{ kN}$ (pois $12 \text{ kN} \times 2 \text{ m} = 24 \text{ kN.m}$).
  • Para obter um momento positivo de 8 kN.m no vão AB, e se considerarmos o vão AB como uma viga simplesmente apoiada (ignorando o balanço) com uma carga distribuída $q$, então $qL^2/8 = 8$. Com $L=4 \text{ m}$, teríamos $q \times 4^2 / 8 = 8 \implies 2q = 8 \implies q = 4 \text{ kN/m}$.
    Portanto, esta alternativa seria correta se a carga pontual fosse $12 \text{ kN}$ (em vez de $4 \text{ kN}$) e a carga distribuída fosse $4 \text{ kN/m}$ (em vez de $2 \text{ kN/m}$), e se o cálculo do momento positivo fosse feito de forma simplificada para um trecho simplesmente apoiado. A armadilha da banca pode ser a de apresentar um diagrama com valores que não levam ao gabarito, esperando que o aluno assuma outros valores ou simplificações típicas de problemas de prova.
• (E) Incorreta: Os valores calculados para a estrutura dada são 1 kN.m e -8 kN.m. Esta alternativa não corresponde a esses valores.
