Questão de Transmissão de Energia · FGV EPE 2024 (nº 65)

Sobretensões são picos de tensão que aparecem no sistema elétrico, muito acima do nível normal de operação; elas são classificadas principalmente pela sua origem, quão altas elas são (amplitude) e por quanto tempo duram (duração).

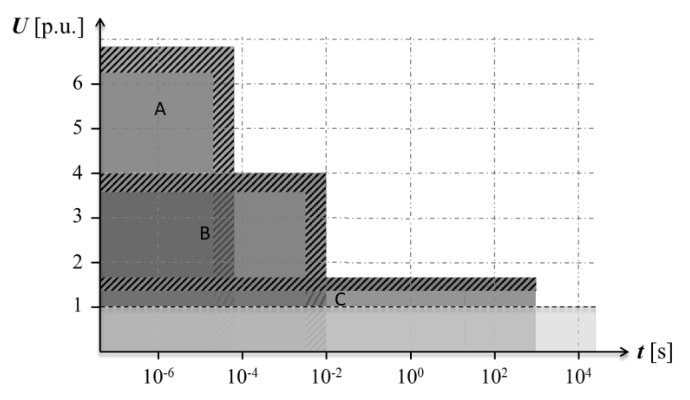

• (A) Correta: A área A representa descargas atmosféricas, que possuem as maiores amplitudes e as menores durações (microssegundos). A área B representa sobretensões de manobra, que têm amplitudes menores que as atmosféricas, mas maiores que as temporárias, e durações na faixa de milissegundos. A área C representa sobretensões temporárias, que têm as menores amplitudes, mas as maiores durações (centenas de milissegundos a segundos).
• (B) Incorreta: Inverte a ordem das sobretensões de manobra (B) e temporárias (C). A temporária tem duração muito maior que a de manobra.
• (C) Incorreta: Atribui a sobretensão temporária à área A (maior amplitude e menor duração) e a descarga atmosférica à área C (menor amplitude e maior duração), o que é o oposto das características reais.
• (D) Incorreta: Atribui a sobretensão temporária à área A (maior amplitude e menor duração) e a descarga atmosférica à área B (amplitude e duração intermediárias), o que está incorreto.
• (E) Incorreta: Inverte a ordem das sobretensões de manobra (A) e descarga atmosférica (B). A descarga atmosférica tem amplitude muito maior e duração muito menor que a de manobra.
