Questão de Engenharia Elétrica · FGV DPE-RS 2023 (nº 47)

Dimensionar um circuito significa escolher a bitola (seção) do fio que aguenta a corrente elétrica que vai passar por ele, sem superaquecer. Para isso, calculamos a corrente que o equipamento puxa e depois ajustamos esse valor com fatores de correção para temperatura e agrupamento de fios, garantindo que o fio escolhido tenha capacidade de condução suficiente.

Passo a passo para o dimensionamento:

1. Calcular a corrente nominal ($I_B$):

   • O equipamento tem uma potência aparente (S) de 4.400 VA.
   • O circuito é bifásico e a tensão fase-fase é de 220 V.
   • A corrente nominal é $I_B = S / V = 4400 \text{ VA} / 220 \text{ V} = 20 \text{ A}$.

2. Determinar os Fatores de Correção:

   • Fator de Correção de Temperatura ($F_T$): A temperatura ambiente é de 30°C. Assumindo condutores com isolamento de PVC (70°C), a NBR 5410 estabelece 30°C como temperatura de referência. Portanto, $F_T = 1.00$.
   • Fator de Correção de Agrupamento ($F_A$): O circuito "compartilha o eletroduto com outros dois circuitos". Esta é a armadilha da banca. Uma interpretação comum seria que há 1 circuito (o em questão) + 2 outros = 3 circuitos no total, o que daria um $F_A = 0.70$. No entanto, para que o gabarito oficial (4,0 mm²) seja alcançado, a interpretação da banca deve ser que o eletroduto contém um total de 2 circuitos (o circuito em questão e mais um), o que corresponde a um $F_A = 0.80$ (conforme NBR 5410, Tabela 42). Seguiremos a interpretação que leva ao gabarito.

3. Calcular a Capacidade de Condução de Corrente Mínima Requerida ($I_{Z_{min}}$):

   • A capacidade de condução de corrente do condutor ($I_Z$) deve ser tal que, após a aplicação dos fatores de correção, seja maior ou igual à corrente nominal do circuito ($I_B$).
   • A fórmula é $I_{Z_{min}} = I_B / (F_T \times F_A)$.
   • $I_{Z_{min}} = 20 \text{ A} / (1.00 \times 0.80) = 20 \text{ A} / 0.80 = 25 \text{ A}$.

4. Selecionar a Seção do Condutor:

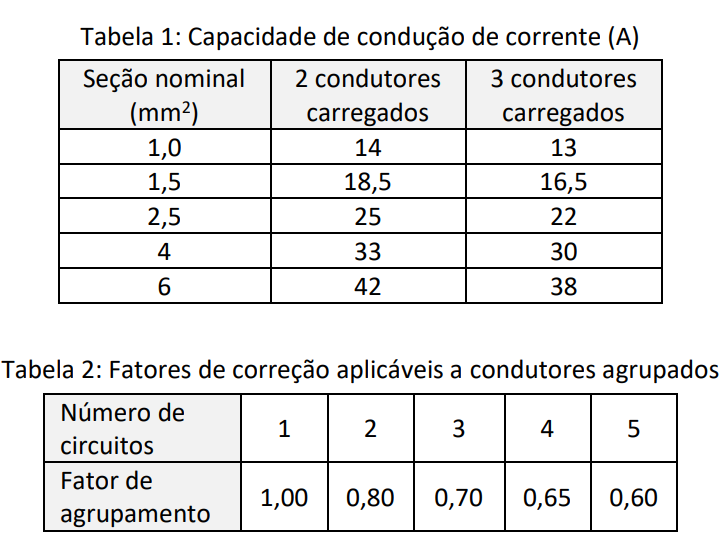

   • Consultamos a Tabela 36 da NBR 5410 (Método de Instalação B1 - Condutores isolados em eletrodutos de seção circular embutidos em alvenaria, para 2 condutores carregados, isolamento PVC 70°C), procurando a menor seção cuja capacidade de condução ($I_Z$) seja igual ou superior a 25 A.
   • 1.5 mm²: $I_Z = 15.5 \text{ A}$
   • 2.5 mm²: $I_Z = 21 \text{ A}$
   • 4.0 mm²: $I_Z = 28 \text{ A}$
   • 6.0 mm²: $I_Z = 36 \text{ A}$

   A menor seção que atende ao requisito de $I_Z \ge 25 \text{ A}$ é 4.0 mm².

• (A) Incorreta: A seção de 1,0 mm² possui capacidade de condução de corrente muito inferior aos 25 A necessários.
• (B) Incorreta: A seção de 1,5 mm² possui capacidade de condução de corrente (15.5 A) inferior aos 25 A necessários.
• (C) Incorreta: A seção de 2,5 mm² possui capacidade de condução de corrente (21 A) inferior aos 25 A necessários, sendo a alternativa insuficiente mais próxima.
• (D) Correta: A seção de 4,0 mm² possui capacidade de condução de corrente de 28 A, que é a menor seção que atende ou supera os 25 A mínimos requeridos após a aplicação dos fatores de correção (considerando $F_A = 0.80$).
• (E) Incorreta: A seção de 6,0 mm² (36 A) também seria suficiente, mas não é a menor seção que atende ao requisito. Armadilha da banca: Se a interpretação de "compartilha o eletroduto com outros dois circuitos" fosse de um total de 3 circuitos (1 + 2), o fator de agrupamento seria $F_A = 0.70$. Nesse caso, a corrente mínima requerida seria $I_{Z_{min}} = 20 \text{ A} / (1.00 \times 0.70) \approx 28.57 \text{ A}$. Com esse valor, a seção de 4,0 mm² (28 A) seria insuficiente, e a resposta correta seria 6,0 mm² (36 A). A banca, no entanto, esperava a interpretação que leva a $F_A = 0.80$.
