Questão de Engenharia Elétrica · FGV DATAPREV 2024 (nº 52)

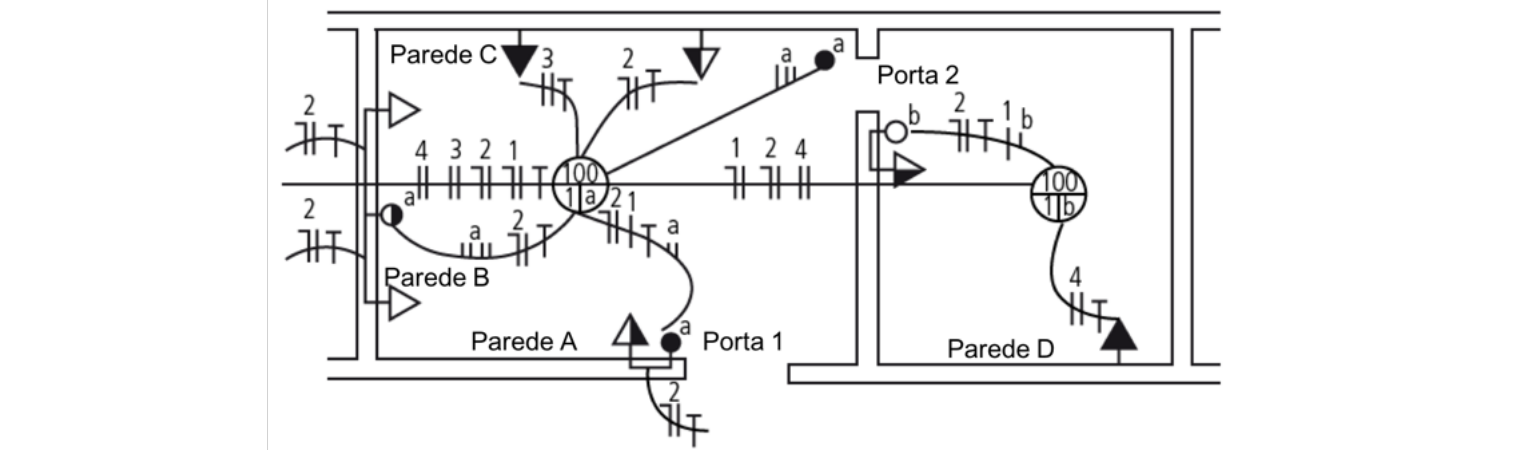

Os símbolos padronizados em uma planta baixa representam os componentes de uma instalação elétrica, como lâmpadas, tomadas e interruptores, e a forma como estão conectados. Entender esses símbolos é fundamental para interpretar corretamente um projeto elétrico.

(A) Incorreta: O símbolo do ar-condicionado (AC) na parede C é uma tomada de uso específico (TUE). Não há indicação de que seja uma tomada de altura baixa (30 cm), que seria representada por um traço simples. Tomadas para ar-condicionado são geralmente instaladas em altura média (1,30 m) ou alta (2,10 m).
(B) Incorreta: Chuveiros elétricos são equipamentos de alta potência e, por padrão em instalações residenciais no Brasil, são conectados em 220 V para otimizar a corrente elétrica e o dimensionamento dos condutores, garantindo maior segurança e eficiência. A planta não especifica a voltagem, mas a convenção para este tipo de aparelho é 220 V.
(C) Incorreta: A lâmpada "a" é controlada pelos interruptores S1P, S2I e S3P. "P" indica interruptor paralelo (three-way) e "I" indica interruptor intermediário (four-way). Para controlar uma lâmpada de três pontos, utiliza-se um par de interruptores paralelos e um interruptor intermediário entre eles. Portanto, a lâmpada "a" está ligada com interruptores paralelos e um intermediário, não apenas com paralelos. A armadilha aqui é que a lâmpada está de fato ligada com interruptores paralelos, mas a afirmação é incompleta e, portanto, incorreta, pois omite o interruptor intermediário que faz parte da ligação.
(D) Incorreta: A tomada de meia altura (1,3 m), indicada pelo símbolo de tomada com um traço e um ponto, na parede C não possui indicação de voltagem específica (como dois traços para 220 V ou a letra "E" para específica). Quando não há indicação, assume-se que é uma Tomada de Uso Geral (TUG) de 127 V, que é a voltagem padrão fase-neutro para TUGs na maioria das instalações.
(E) Correta: A lâmpada "a" é controlada pelos interruptores S1P, S2I e S3P. O símbolo S2I claramente indica um interruptor intermediário (four-way), que é utilizado em conjunto com dois interruptores paralelos para controlar um ponto de luz de três ou mais locais diferentes.
