Questão nº 66
Questão de Engenharia Civil · FGV CGE-SP 2025 (nº 66)
FGV2025Auditor Estadual de Controle - Obras e ConcessõesEngenharia Civil
Gabarito: Bver comentário ↓

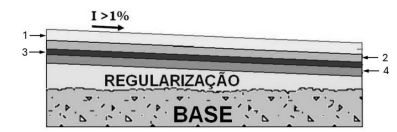

A figura a seguir apresenta, esquematicamente, o projeto de impermeabilização de uma laje.
Nesse projeto, as camadas indicadas com os números 1, 2, 3 e 4 são conhecidas, respectivamente, como camadas de
- Aproteção mecânica, impermeabilização, amortecimento e berço.
- Bproteção mecânica, amortecimento, impermeabilização e berço. (alternativa correta)
- Camortecimento, impermeabilização, proteção mecânica e berço.
- Damortecimento, proteção mecânica, berço e impermeabilização.
- Eamortecimento, berço, proteção mecânica e impermeabilização.
Resposta comentada
Gabarito Alternativa B
A impermeabilização de lajes é um sistema de camadas que impede a passagem de água para o interior da edificação, protegendo a estrutura e garantindo conforto. Cada camada tem uma função específica para assegurar a durabilidade e eficácia do sistema.
- (A) Incorreta: A ordem das camadas 2 e 3 está invertida. A camada de impermeabilização (3) deve vir antes da camada de amortecimento (2).
- (B) Correta: A sequência correta das camadas, de cima para baixo, é:
- 1 - Proteção mecânica: É a camada superior, geralmente um contrapiso de argamassa ou concreto, que protege fisicamente a impermeabilização contra danos mecânicos (pisoteio, impacto, perfurações), raios UV e variações térmicas.
- 2 - Amortecimento: Também conhecida como camada separadora, é colocada diretamente sobre a impermeabilização. Sua função é proteger a manta impermeabilizante de punções e atritos causados pela movimentação da proteção mecânica (devido a dilatação e contração), além de evitar que a manta seja danificada durante a execução da camada de proteção mecânica.
- 3 - Impermeabilização: É a camada principal, responsável por barrar a passagem de água. Pode ser uma manta asfáltica, membrana líquida, etc.
- 4 - Berço: Ou camada de regularização, é a base sobre a qual a impermeabilização é aplicada. Consiste em uma argamassa ou concreto leve que regulariza a superfície da laje estrutural, cria as caídas necessárias para o escoamento da água e oferece um suporte liso e adequado para a instalação da camada impermeabilizante.
- (C) Incorreta: A ordem das camadas 1, 2 e 3 está incorreta. A proteção mecânica (1) deve ser a camada mais externa, seguida pelo amortecimento (2) e depois a impermeabilização (3).
- (D) Incorreta: A ordem das camadas está completamente invertida e incorreta em relação às funções.
- (E) Incorreta: A ordem das camadas está completamente invertida e incorreta em relação às funções.
Fonte: FGV CGE-SP 2025 Auditor Estadual de Controle - Obras e Concessões (Caderno Tipo 1). Reproduzida para fins de estudo.
