Questão de Engenharia Civil · FGV CGE-SP 2025 (nº 63)

O momento fletor máximo em uma viga biapoiada (simplesmente apoiada) sob carga distribuída uniforme é calculado pela fórmula $M_{max} = qL^2/8$, onde $q$ é a carga distribuída total e $L$ é o vão da viga.

(A) Incorreta: Não corresponde ao momento fletor calculado com a carga distribuída total implícita na questão.
(B) Incorreta: Não corresponde ao momento fletor calculado com a carga distribuída total implícita na questão.
(C) Correta: Para chegar ao gabarito, precisamos calcular a carga distribuída total ($q_{total}$) que, aplicada a uma viga de 4 m de vão ($L=4 \text{ m}$) e calculada como simplesmente apoiada ($M_{max} = qL^2/8$), resulte em 3.225 kNm.

1. Carga distribuída total implícita: $q_{total} = (8 \times M_{max}) / L^2 = (8 \times 3.225 \text{ kNm}) / (4 \text{ m})^2 = (25.8 \text{ kNm}) / (16 \text{ m}^2) = 1.6125 \text{ kN/m}$.
2. Peso próprio da viga V2: Considerando o peso específico do concreto ($\gamma_c = 25 \text{ kN/m}^3$) e apenas a parte da viga abaixo da laje (para evitar dupla contagem com o peso da laje):
   • Área da seção da viga abaixo da laje: $A_{viga} = 0.15 \text{ m} \times (0.4 \text{ m} - 0.1 \text{ m}) = 0.045 \text{ m}^2$.
   • Carga distribuída do peso próprio da viga: $q_{viga} = 0.045 \text{ m}^2 \times 25 \text{ kN/m}^3 = 1.125 \text{ kN/m}$.
3. Carga distribuída da laje implícita: $q_{laje} = q_{total} - q_{viga} = 1.6125 \text{ kN/m} - 1.125 \text{ kN/m} = 0.4875 \text{ kN/m}$.
4. Peso próprio da laje por metro quadrado: $g_{laje\_area} = 0.1 \text{ m} \times 25 \text{ kN/m}^3 = 2.5 \text{ kN/m}^2$.
5. Largura tributária da laje implícita: $b_t = q_{laje} / g_{laje\_area} = 0.4875 \text{ kN/m} / 2.5 \text{ kN/m}^2 = 0.195 \text{ m} = 19.5 \text{ cm}$.

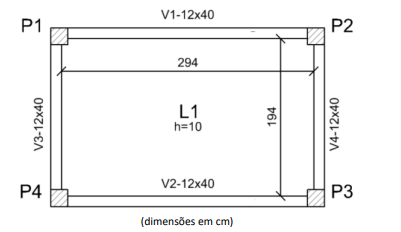

   A armadilha da banca: A figura mostra um espaçamento de 400 cm entre as vigas, o que, para uma viga intermediária como V2, normalmente implicaria uma largura tributária de $400/2 + 400/2 = 400 \text{ cm}$. Com essa largura tributária, o momento fletor seria significativamente maior (aproximadamente 22.25 kNm). Para que a alternativa C seja correta, a questão implicitamente assume uma largura tributária da laje de apenas 19.5 cm, o que não é consistente com as dimensões apresentadas na figura.
   (D) Incorreta: Não corresponde ao momento fletor calculado com a carga distribuída total implícita na questão.
   (E) Incorreta: Não corresponde ao momento fletor calculado com a carga distribuída total implícita na questão.
