Questão nº 65
Questão de Engenharia Civil · FGV CGE-SP 2025 (nº 65)
FGV2025Auditor Estadual de Controle - Obras e ConcessõesEngenharia Civil
Gabarito: Ever comentário ↓

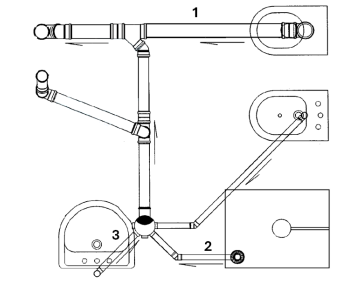

A figura a seguir apresenta, de forma esquemática, a instalação hidrossanitária de um banheiro.
Nessa instalação, os diâmetros mínimos para os ramais de descarga 1 (desconsiderando cálculo pelo método hidráulico), 2 e 3, valem, respectivamente,
- A75 mm, 30 mm e 30 mm.
- B75 mm, 40 mm e 40 mm.
- C100 mm, 30 mm e 30 mm.
- D100 mm, 30 mm e 40 mm.
- E100 mm, 40 mm e 40 mm. (alternativa correta)
Resposta comentada
Gabarito Alternativa E
Os ramais de descarga são tubulações que coletam a água e os dejetos de cada aparelho sanitário (como vaso, pia, chuveiro) e os conduzem para o ramal de esgoto ou para a coluna de esgoto. Seus diâmetros mínimos são definidos por normas técnicas para garantir o escoamento adequado e evitar entupimentos.
- (A) Incorreta: O diâmetro de 75 mm para vaso sanitário é geralmente insuficiente para o ramal de descarga direto, sendo 100 mm o mínimo recomendado pela NBR 8160. Os diâmetros de 30 mm para lavatório e chuveiro são muito pequenos.
- (B) Incorreta: O diâmetro de 75 mm para vaso sanitário é geralmente insuficiente para o ramal de descarga direto, sendo 100 mm o mínimo recomendado pela NBR 8160.
- (C) Incorreta: Os diâmetros de 30 mm para lavatório e chuveiro são muito pequenos, não atendendo aos requisitos mínimos da NBR 8160.
- (D) Incorreta: O diâmetro de 30 mm para lavatório é muito pequeno, não atendendo ao requisito mínimo de 40 mm da NBR 8160.
- (E) Correta: De acordo com a NBR 8160 (Instalações prediais de esgoto sanitário), os diâmetros mínimos para os ramais de descarga são: Vaso sanitário (ramal 1): 100 mm; Lavatório (ramal 2): 40 mm; Chuveiro (ramal 3): 40 mm.
Fonte: FGV CGE-SP 2025 Auditor Estadual de Controle - Obras e Concessões (Caderno Tipo 1). Reproduzida para fins de estudo.
