Questão de Engenharia Civil · FGV ALEP 2024 (nº 45)

O azimute é o ângulo horizontal medido no sentido horário, a partir da direção Norte (que é 0°), até a linha que se quer medir, e varia de 0° a 360°.

• (A) Incorreta: 30° estaria no primeiro quadrante (entre Norte e Leste), o que não corresponde à figura.
• (B) Incorreta: 60° estaria no primeiro quadrante (entre Norte e Leste). Esta é a medida do ângulo interno mostrado na figura, mas não o azimute, que é sempre medido a partir do Norte no sentido horário. Armadilha da banca: O distrator mais tentador é 60°, pois é o valor do ângulo interno dado na figura, levando o aluno a confundir este ângulo com o azimute, que deve ser medido a partir do Norte.

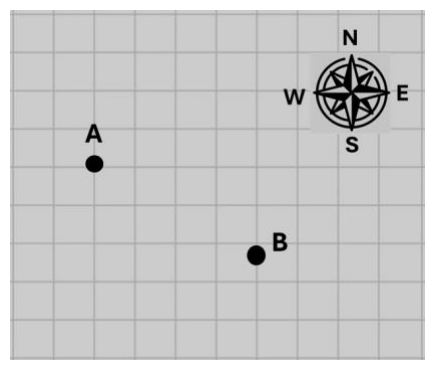

• (C) Correta: A linha AB está no segundo quadrante. O azimute é medido do Norte (0°) no sentido horário. A partir do Sul (180°), o ângulo até a linha AB é de 60° no sentido anti-horário (ou 60° no sentido horário a partir do Sul, em direção ao Leste). Portanto, o azimute é $180° - 60° = 120°$.
• (D) Incorreta: 150° também estaria no segundo quadrante, mas seria $180° - 30°$, o que não corresponde à figura.
• (E) Incorreta: 210° estaria no terceiro quadrante (entre Sul e Oeste), o que não corresponde à figura.
