Questão nº 34
Questão de Engenharia Civil · FGV ALEP 2024 (nº 34)

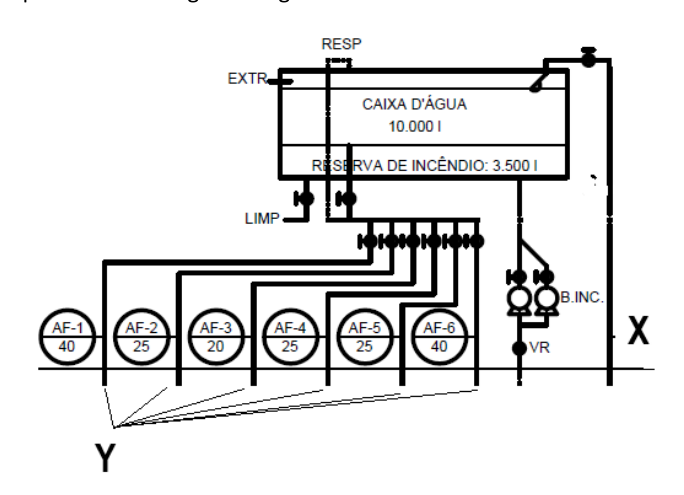

Parte da instalação predial hidráulica de uma edificação é apresentada na figura a seguir.
As tubulações X e Y são conhecidas, respectivamente, como
- Aalimentador predial e barrilete.
- Btubulação de recalque e barrilete.
- Calimentador predial e coluna de distribuição.
- Dtubulação de recalque e alimentador predial.
- Etubulação de recalque e coluna de distribuição. (alternativa correta)
Resposta comentada
Gabarito Alternativa E
Em um sistema hidráulico predial, a água pode ser bombeada para um reservatório elevado e depois distribuída por gravidade. A tubulação de recalque é a tubulação que leva a água bombeada de um reservatório inferior (ou diretamente da rede pública, se houver bomba) até um reservatório superior. A coluna de distribuição é a tubulação vertical que desce do reservatório superior (ou do barrilete) para distribuir a água aos pontos de consumo nos diferentes andares.
-
Análise da figura:
- A tubulação X está conectada a uma bomba e leva a água para cima, indicando que é uma tubulação de recalque.
- A tubulação Y desce de um ponto elevado (provavelmente um reservatório superior ou barrilete) e distribui água para os andares, caracterizando-a como uma coluna de distribuição.
-
(A) Incorreta: X não é um alimentador predial (que viria da rua para o reservatório inferior) e Y não é um barrilete (que é horizontal, sob o reservatório superior).
-
(B) Incorreta: X é tubulação de recalque, mas Y não é um barrilete.
-
(C) Incorreta: X não é um alimentador predial.
-
(D) Incorreta: X é tubulação de recalque, mas Y não é um alimentador predial.
-
(E) Correta: A tubulação X, que parte da bomba e leva a água para cima, é a tubulação de recalque. A tubulação Y, que desce de um ponto elevado para distribuir a água aos andares, é a coluna de distribuição.
Fonte: FGV ALEP 2024 Analista Legislativo - Engenheiro (Caderno Tipo 1). Reproduzida para fins de estudo.
