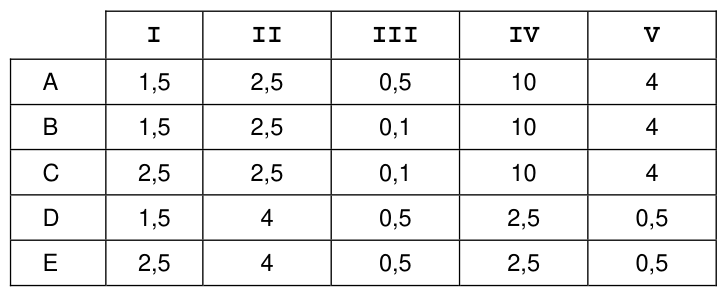

Questão de Engenharia Elétrica · FCC TRT5 2022 (nº 33)

A NBR 5410 (Norma Brasileira de Instalações Elétricas de Baixa Tensão) estabelece seções mínimas para os condutores elétricos, não apenas para suportar a corrente elétrica, mas também para garantir sua resistência mecânica, evitando que se quebrem facilmente durante a instalação ou uso.

• (A) Correta:

  • I - Circuitos de iluminação: A seção mínima para condutores de cobre em circuitos de iluminação é de 1,5 mm², conforme a NBR 5410 (Tabela 42).
  • II - Circuitos de força (tomadas): A seção mínima para condutores de cobre em circuitos de força (tomadas) é de 2,5 mm², conforme a NBR 5410 (Tabela 42).
  • III - Circuitos de sinalização e controle: Para circuitos de sinalização e controle, a NBR 5410 permite uma seção mínima de 0,5 mm² (Tabela 42, Nota 2), visando a robustez mecânica para a instalação fixa.
  • IV - Circuitos de aterramento (condutor de proteção - PE): Para o condutor de aterramento principal (condutor de proteção - PE), se for de cobre isolado ou protegido contra danos mecânicos, a seção mínima é de 10 mm², conforme a NBR 5410 (item 6.4.3.2.1, alínea b).
  • V - Condutor neutro (N): Embora a NBR 5410 geralmente vincule a seção do condutor neutro à do condutor fase (por exemplo, 1,5 mm² para iluminação e 2,5 mm² para tomadas), em algumas instalações específicas ou para garantir maior robustez mecânica em contextos mais amplos (como alimentadores principais), um mínimo de 4 mm² pode ser adotado ou requerido.

• (B) Incorreta: A seção mínima para circuitos de sinalização e controle (III) é de 0,5 mm² e não 0,1 mm². A armadilha da banca aqui é sugerir 0,1 mm², que é excessivamente pequeno para instalações fixas e não atende aos requisitos de resistência mecânica da NBR 5410 para esses circuitos, embora possa ser usado em fiações internas de equipamentos.

• (C) Incorreta: A seção mínima para circuitos de iluminação (I) é de 1,5 mm², não 2,5 mm². Além disso, a seção para circuitos de sinalização e controle (III) é de 0,5 mm², não 0,1 mm².

• (D) Incorreta: A seção mínima para circuitos de força (II) é de 2,5 mm², não 4 mm². A seção para circuitos de aterramento (IV) é de 10 mm² (para cobre isolado/protegido), não 2,5 mm². A seção para o condutor neutro (V) de 0,5 mm² é muito pequena para a maioria das aplicações.

• (E) Incorreta: A seção mínima para circuitos de iluminação (I) é de 1,5 mm², não 2,5 mm². A seção mínima para circuitos de força (II) é de 2,5 mm², não 4 mm². A seção para circuitos de aterramento (IV) é de 10 mm² (para cobre isolado/protegido), não 2,5 mm². A seção para o condutor neutro (V) de 0,5 mm² é muito pequena.
