Questão de Engenharia Elétrica · FCC TRT5 2022 (nº 32)

Um interruptor é um dispositivo elétrico que permite ligar ou desligar um circuito, controlando o fluxo de corrente. O tipo de interruptor é definido pela quantidade de terminais e pela forma como ele interage com os fios.

• A) Incorreta: Um interruptor paralelo (também conhecido como three-way ou comutador simples) possui 3 terminais e é usado em pares para controlar uma lâmpada de dois pontos diferentes. A figura mostra 4 terminais e um funcionamento diferente.
• B) Incorreta: Um interruptor de duas seções (ou duplo) é composto por dois interruptores simples no mesmo invólucro, controlando duas cargas independentes de um único ponto. Ele teria, tipicamente, 3 ou 4 terminais, mas cada "seção" funcionaria de forma independente (liga/desliga), não invertendo as conexões como mostrado.
• C) Incorreta: Um interruptor bipolar paralelo (ou double-pole, three-way) teria 6 terminais (dois comuns, duas pares de retornos) e controlaria duas cargas de dois pontos diferentes. A figura mostra 4 terminais.
• D) Incorreta: Um interruptor bipolar simples (ou double-pole, single-throw) possui 4 terminais e liga/desliga duas linhas simultaneamente. Ele não inverte as conexões entre os terminais como a figura demonstra, mas sim abre ou fecha ambos os circuitos ao mesmo tempo.

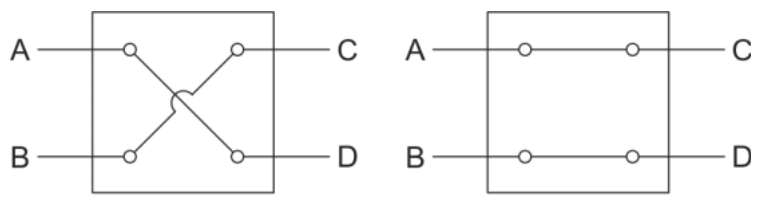

• (E) Correta: O interruptor intermediário (também conhecido como four-way ou comutador intermediário) possui 4 terminais e é utilizado em conjunto com dois interruptores paralelos para controlar uma lâmpada de três ou mais pontos. Sua função é inverter a conexão entre dois pares de fios (retornos). Na Posição 1, ele conecta os terminais 1-3 e 2-4 (passagem direta). Na Posição 2, ele inverte as conexões, ligando 1-4 e 2-3 (passagem cruzada), exatamente como ilustrado na figura.
