Questão nº 34
Questão de Engenharia Elétrica · FCC TRT5 2022 (nº 34)

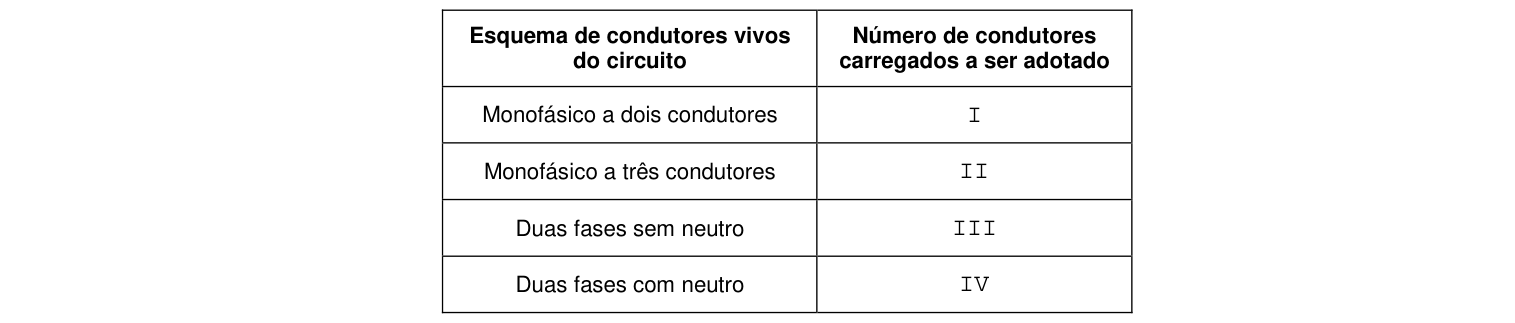

Analise a tabela abaixo referente ao número de condutores carregados a ser considerado, em função do tipo de circuito, segundo a NBR 5410:
O número de condutores carregados a ser adotado em I, II, III e IV corresponde, respectivamente, a
- A1 − 1 − 2 − 2.
- B2 − 2 − 2 − 3. (alternativa correta)
- C1 − 1 − 2 − 3.
- D2 − 3 − 2 − 3.
- E1 − 2 − 2 − 2.
Resposta comentada
Gabarito Alternativa B
O número de condutores carregados é a quantidade de fios dentro de um mesmo eletroduto ou feixe que estão conduzindo corrente elétrica e, portanto, contribuindo para o aquecimento do conjunto. Esse valor é fundamental para aplicar os fatores de correção de temperatura e agrupamento da NBR 5410, garantindo que os condutores não superaqueçam.
(A) Incorreta: A alternativa não corresponde aos valores indicados na tabela para os circuitos I, II e IV.
(B) Correta:
- I - Circuito monofásico a dois condutores (fase + neutro): A tabela indica 2 condutores carregados (fase e neutro).
- II - Circuito monofásico a dois condutores (fase + fase): A tabela indica 2 condutores carregados (ambas as fases).
- III - Circuito monofásico a três condutores (fase + fase + neutro): A tabela indica 2 condutores carregados. Embora existam três condutores físicos, a NBR 5410 considera que, para fins de aquecimento, a corrente no neutro (devido ao desequilíbrio entre as fases) não contribui significativamente como as duas fases principais.
- IV - Circuito trifásico a quatro condutores (fase + fase + fase + neutro): A tabela indica 3 condutores carregados. Em sistemas trifásicos, mesmo com neutro, para o cálculo de aquecimento, consideram-se as três fases como os principais contribuintes. Armadilha: A pegadinha aqui é pensar que, por haver 4 condutores físicos, todos estariam "carregados" para o cálculo de aquecimento, mas a norma e a tabela especificam 3.
(C) Incorreta: A alternativa não corresponde aos valores indicados na tabela para os circuitos I e II.
(D) Incorreta: A alternativa não corresponde aos valores indicados na tabela para o circuito II.
(E) Incorreta: A alternativa não corresponde aos valores indicados na tabela para os circuitos I e IV.
Fonte: FCC TRT5 2022 Analista Judiciário - Área Apoio Especializado - Especialidade Engenharia (Elétrica) (Caderno Tipo 001). Reproduzida para fins de estudo.
