Questão nº 26
Questão de Engenharia Elétrica · FCC TRT5 2022 (nº 26)

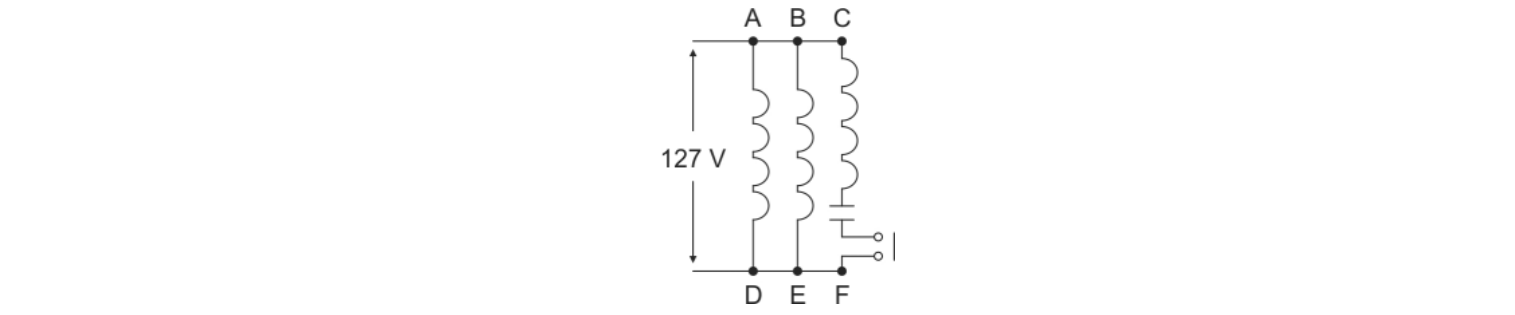

Considere a imagem abaixo.
Na representação do motor de indução monofásico com capacitor de partida, as corretas numerações das identificações A, B, C, D, E e F são, respectivamente,
- A1 − 2 − 3 − 4 − 5 − 6.
- B1 − 3 − 5 − 2 − 4 − 6. (alternativa correta)
- C1 − 2 − 5 − 3 − 4 − 6.
- D1 − 3 − 6 − 2 − 4 − 5.
- E1 − 2 − 3 − 6 − 5 − 4.
Resposta comentada
Gabarito Alternativa B
Um motor de indução monofásico com capacitor de partida utiliza um enrolamento principal (ou de trabalho) para operação contínua e um enrolamento auxiliar (ou de partida) em série com um capacitor e uma chave centrífuga para criar um campo magnético girante inicial, permitindo que o motor inicie o movimento. A chave centrífuga desconecta o enrolamento auxiliar e o capacitor assim que o rotor (parte giratória) atinge uma velocidade pré-determinada, deixando o motor operando apenas com o enrolamento principal, alimentado por uma fonte CA.
A correta identificação dos componentes na imagem, associando as letras A, B, C, D, E, F aos números que os representam, é:
- A é o Rotor (1)
- B é a Chave Centrífuga (3)
- C é o Capacitor de Partida (5)
- D é o Enrolamento de Partida (ou Auxiliar) (2)
- E é o Enrolamento Principal (ou de Trabalho) (4)
- F é a Fonte de Alimentação CA (6)
Portanto, a sequência correta é 1 − 3 − 5 − 2 − 4 − 6.
(A) Incorreta: Esta alternativa seria correta se os números 1 a 6 representassem uma lista sequencial de componentes (1=Rotor, 2=Chave Centrífuga, 3=Capacitor de Partida, etc.). No entanto, a questão define os números 1 a 6 como identificadores específicos de componentes, e não uma ordem. Esta é a armadilha mais tentadora, pois o aluno pode simplesmente listar os componentes na ordem em que os identifica e assumir que 1 corresponde ao primeiro, 2 ao segundo, e assim por diante.
(B) Correta: Esta alternativa corresponde à identificação correta de cada componente (A, B, C, D, E, F) com seu respectivo número (1, 3, 5, 2, 4, 6), conforme a convenção estabelecida pela questão.
(C) Incorreta: A sequência de identificações está incorreta, misturando os números dos componentes.
(D) Incorreta: A sequência de identificações está incorreta, misturando os números dos componentes.
(E) Incorreta: A sequência de identificações está incorreta, misturando os números dos componentes.
Fonte: FCC TRT5 2022 Analista Judiciário - Área Apoio Especializado - Especialidade Engenharia (Elétrica) (Caderno Tipo 001). Reproduzida para fins de estudo.
