Questão de Engenharia Mecânica · FCC TRT23 2022 (nº 33)

Um soquete tipo cunha é um terminal de cabo de aço que usa uma peça em forma de cunha para prender o cabo sob tensão. A instalação correta é vital para a segurança, garantindo que a carga viva (o lado do cabo que suporta a carga principal) puxe a cunha para dentro do soquete, aumentando a fixação, e que a carga morta (a ponta solta do cabo) seja devidamente presa para evitar que a cunha se solte.

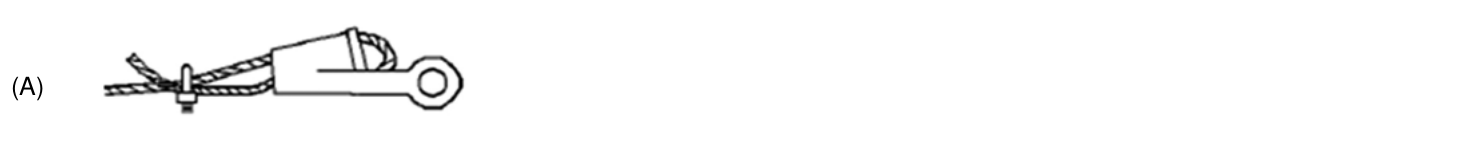

• (A) Incorreta: A carga viva do cabo está passando por cima da cunha, o que faria com que a cunha fosse empurrada para fora do soquete em vez de ser puxada para dentro, comprometendo a segurança. Além disso, a carga morta não está fixada.

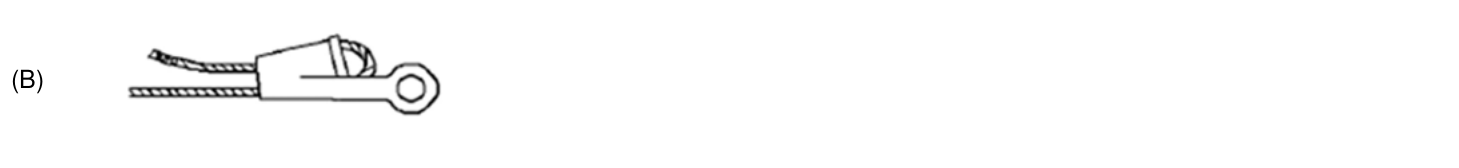

• (B) Incorreta: A carga viva do cabo está passando por cima da cunha, o que faria com que a cunha fosse empurrada para fora do soquete em vez de ser puxada para dentro. A carga morta também não está fixada corretamente.

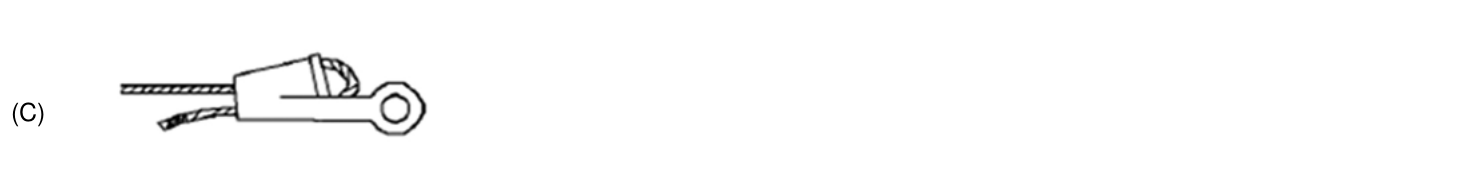

• (C) Incorreta: Esta é uma armadilha comum. A carga viva do cabo está passando por cima da cunha, o que é fundamentalmente errado. Em vez de puxar a cunha para dentro do soquete para prender o cabo, essa configuração faria com que a cunha fosse empurrada para fora sob tensão, causando a falha do terminal. A carga morta não está fixada.

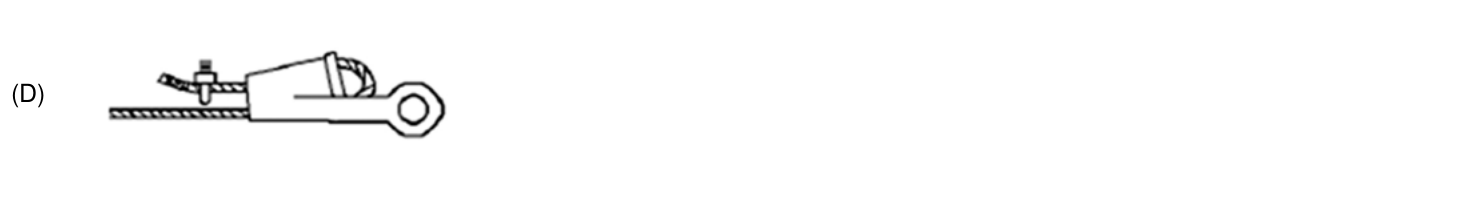

• (D) Correta: Nesta configuração, a carga viva do cabo (o lado que suporta a tensão) está alinhada com o corpo do soquete e passa por baixo da cunha. Isso garante que, sob tensão, a cunha seja puxada para dentro do soquete, prendendo o cabo firmemente. A carga morta (a ponta solta do cabo) passa por cima da cunha e é fixada com um clipe de cabo de aço (também conhecido como "grampo") para evitar que a cunha se desloque ou que o cabo escorregue, garantindo a segurança e a integridade da conexão.

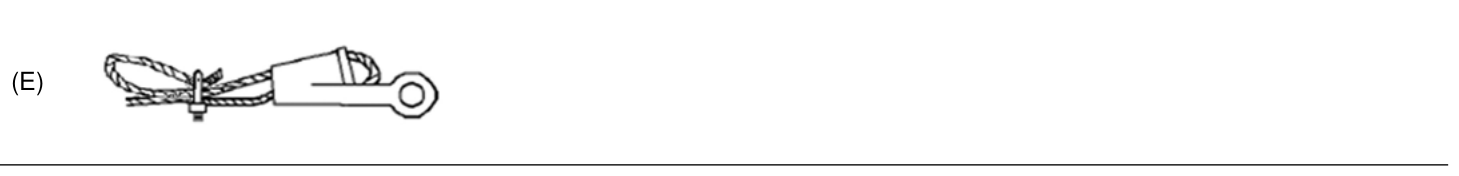

• (E) Incorreta: A carga viva do cabo está passando por cima da cunha, o que faria com que a cunha fosse empurrada para fora do soquete em vez de ser puxada para dentro. A carga morta também não está fixada corretamente.
