Questão de Engenharia Mecânica · FCC TRT23 2022 (nº 21)

GD&T (Tolerâncias Geométricas e Dimensionais) utiliza símbolos padronizados para especificar as características geométricas de uma peça, garantindo que ela funcione corretamente e possa ser fabricada e inspecionada. Cada símbolo representa um tipo específico de tolerância geométrica, como forma, orientação, posição ou batimento.

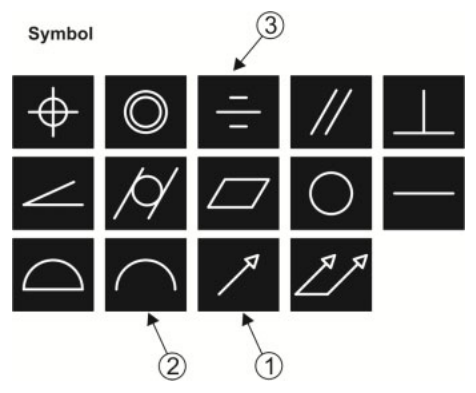

• I. O símbolo 1 é empregado para tolerância de batimento circular.

  • O símbolo 1, que é uma seta única apontando para uma linha, é de fato o símbolo padrão para batimento circular (circular runout) em GD&T. Esta tolerância controla a variação de uma superfície de revolução em relação a um eixo de referência quando a peça é girada.

• II. O símbolo 2 representa uma superfície curva.

  • O símbolo 2, que é uma linha curva com um arco, representa a tolerância de perfil de uma superfície (profile of a surface). Esta tolerância define uma zona de tolerância tridimensional para a superfície, controlando sua forma e, se aplicável, sua orientação e localização. Embora possa ser aplicado a superfícies curvas, o símbolo não representa uma superfície curva em si, mas sim o tipo de tolerância que pode ser aplicada a qualquer superfície (curva ou plana). A armadilha da banca aqui é confundir o tipo de tolerância com a característica da superfície à qual ela pode ser aplicada.

• III. O símbolo 3 é utilizado para tolerância de simetria.

  • O símbolo 3, que consiste em duas linhas paralelas com uma terceira linha as interceptando no meio, é o símbolo padrão para simetria em GD&T. Esta tolerância controla a condição de um ou mais recursos em relação a um plano central ou eixo de datum.

Comentário das alternativas:

• (A) Incorreta: A afirmação II está incorreta, pois o símbolo 2 representa uma tolerância de perfil de superfície, não a superfície curva em si.
• (B) Correta: As afirmações I e III estão corretas, pois os símbolos apresentados correspondem, respectivamente, à tolerância de batimento circular e à tolerância de simetria.
• (C) Incorreta: A afirmação I também está correta, não apenas a III.
• (D) Incorreta: A afirmação II está incorreta.
• (E) Incorreta: A afirmação II está incorreta, e a afirmação III também está correta.
