Questão de Engenharia Elétrica · FCC TRT23 2022 (nº 59)

O conceito-chave aqui é como os botões físicos (normalmente abertos - NA, e normalmente fechados - NF) interagem com os contatos na lógica ladder (normalmente abertos - NO, e normalmente fechados - NC) para controlar uma saída. Um contato NO na ladder fecha quando o input correspondente está energizado (ON), e um contato NC na ladder abre quando o input correspondente está energizado (ON).

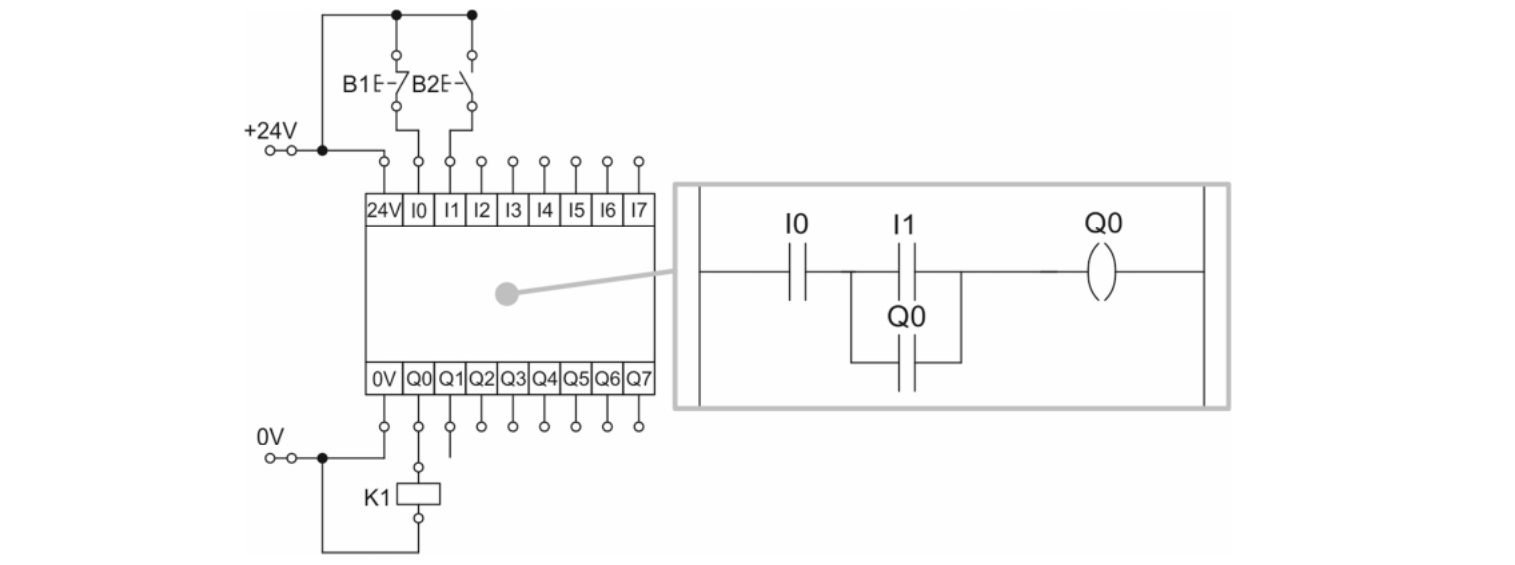

Vamos analisar o circuito:

• B1 (Botão NA): Quando pressionado, ele fecha o circuito físico, energizando a entrada I0.
• B2 (Botão NF): Quando não pressionado, ele fecha o circuito físico, energizando a entrada I1. Quando pressionado, ele abre o circuito físico, desenergizando a entrada I1.
• Lógica Ladder:
  • I0 é um contato NO (normalmente aberto). Ele fecha quando I0 está ON (B1 pressionado).
  • I1 é um contato NC (normalmente fechado). Ele abre quando I1 está ON (B2 não pressionado) e fecha quando I1 está OFF (B2 pressionado).
  • K1 é um contato NO (normalmente aberto) para selo (retenção). Ele fecha quando a saída K1 está energizada.
  • K1 é a bobina de saída. Ela energiza quando há um caminho de corrente através dos contatos.

Comportamento do Circuito:

1. Estado Inicial (nenhum botão pressionado):

   • B1 não pressionado -> I0 = OFF. Contato I0 (NO) na ladder está ABERTO.
   • B2 não pressionado -> I1 = ON. Contato I1 (NC) na ladder está ABERTO.
   • K1 está OFF.
   • Resultado: K1 permanece DESENERGIZADO.

2. Pressionar B1 (B2 não pressionado):

   • B1 pressionado -> I0 = ON. Contato I0 (NO) na ladder está FECHADO.
   • B2 não pressionado -> I1 = ON. Contato I1 (NC) na ladder está ABERTO.
   • Resultado: O caminho está BLOQUEADO por I1 (NC). K1 permanece DESENERGIZADO.

3. Pressionar B2 (B1 não pressionado):

   • B1 não pressionado -> I0 = OFF. Contato I0 (NO) na ladder está ABERTO.
   • B2 pressionado -> I1 = OFF. Contato I1 (NC) na ladder está FECHADO.
   • Resultado: O caminho está BLOQUEADO por I0 (NO). K1 permanece DESENERGIZADO.

4. Pressionar B1 E B2 (simultaneamente ou em sequência):

   • B1 pressionado -> I0 = ON. Contato I0 (NO) na ladder está FECHADO.
   • B2 pressionado -> I1 = OFF. Contato I1 (NC) na ladder está FECHADO.
   • Resultado: O caminho está COMPLETO. K1 ENERGIZA. O contato de selo K1 (NO) fecha.

5. Após K1 energizado (B1 e B2 foram pressionados, agora B1 é solto, mas B2 continua pressionado):

   • B1 solto -> I0 = OFF. Contato I0 (NO) na ladder está ABERTO.
   • B2 continua pressionado -> I1 = OFF. Contato I1 (NC) na ladder está FECHADO.
   • K1 está ON. Contato K1 (NO) na ladder está FECHADO.
   • Resultado: K1 permanece ENERGIZADO via o selo (K1 e I1).

6. Para desenergizar K1 (partindo do estado 5):

   • É necessário SOLTAR B2.
   • Soltar B2 -> I1 = ON. Contato I1 (NC) na ladder está ABERTO.
   • Resultado: O caminho é QUEBRADO. K1 DESENERGIZA.

• (A) Incorreta: O contato I0 na lógica é um NO (normalmente aberto), o que é o correto para um botão de partida (B1 NA) que deve fechar o circuito quando pressionado. Se fosse NC, ao pressionar B1 (que energiza I0), o contato NC abriria, impedindo o funcionamento.
• (B) Incorreta: O contato I1 na lógica é um NC (normalmente fechado). Com um botão B2 (NF), isso significa que, quando B2 não está pressionado (I1 está ON), o contato I1 (NC) na ladder está ABERTO, impedindo o funcionamento. Quando B2 é pressionado (I1 está OFF), o contato I1 (NC) na ladder está FECHADO, permitindo o funcionamento. Isso faz com que B2 atue como uma condição de partida/habilitação, e não como um botão de parada típico (que usaria um contato NO na ladder para um botão NF físico). Portanto, a afirmação de que "deveria ser fechado" (o que ele já é) não implica um "funcionamento correto" no sentido de um circuito start/stop padrão.
• (C) Incorreta: A programação apresentada é em linguagem ladder (diagrama de contatos), que é uma linguagem gráfica, não texto estruturado.
• (D) Incorreta: Pressionar B2 (sozinho) não energiza K1, pois I0 estaria aberto. Pressionar B1 (sozinho) também não energiza K1, pois I1 estaria aberto. Para K1 ser energizado, ambos B1 e B2 devem ser pressionados.
• (E) Correta: Esta alternativa é a mais próxima da realidade do circuito, embora a segunda parte possa ser contraintuitiva ou mal interpretada.
  • "Ao pressionar o botão B2, K1 será energizado": Esta parte é verdadeira se considerarmos que B1 também está pressionado. Como vimos na análise, K1 só energiza se B1 E B2 forem pressionados. B2 é uma condição necessária para K1 energizar e permanecer energizado.
  • "e, ao pressionar B1, K1 será desenergizado.": Esta é a parte mais "pegadinha" ou que exige uma interpretação muito específica. Na verdade, pressionar B1 (que é um botão de partida NA, com contato NO na ladder) nunca desenergiza K1 neste circuito. Pelo contrário, ele contribui para energizar K1 ou, se K1 já estiver energizado pelo selo e B2, apenas adiciona um caminho paralelo sem alterar o estado de K1. A armadilha aqui é que o estudante pode confundir a função de B1 com a de um botão de parada (que desenergizaria K1). No entanto, como o gabarito oficial indica E como correta, a questão pode estar testando a compreensão de que B1 não tem a capacidade de desenergizar K1, ou que, em um contexto mais amplo de falha ou interrupção de B2, B1 não consegue manter K1 energizado. Mas, na interpretação direta da lógica, pressionar B1 não desenergiza K1. A primeira parte da afirmação é mais consistentemente verdadeira sob certas condições implícitas.
