Questão de Tecnologia da Informação · FCC TRT18 2022 (nº 38)

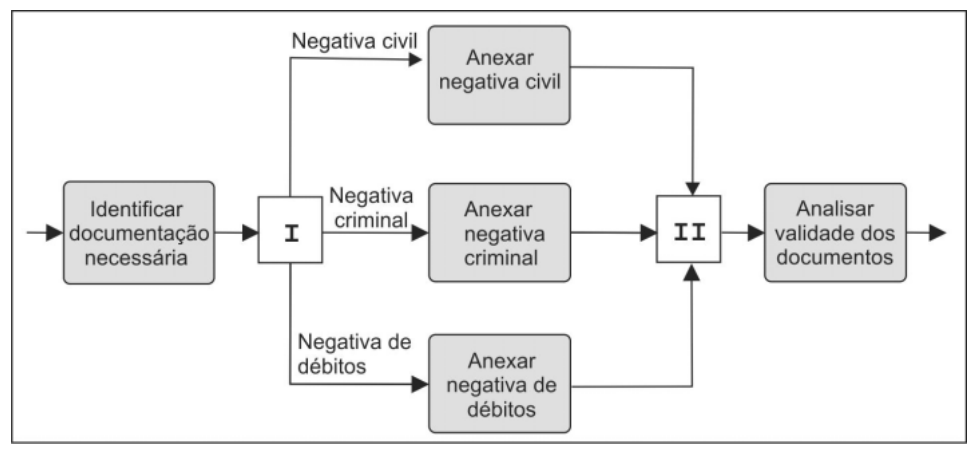

Em BPMN, os gateways (portais) são elementos que controlam a divergência (divisão) e convergência (junção) do fluxo de sequência, determinando quais caminhos serão seguidos ou quando diferentes caminhos devem se encontrar.

• (A) Incorreta: Um gateway paralelo (losango com "+") ativa todas as saídas (divergência) e espera por todas as entradas (convergência). A questão diz que pode ser "apenas um, apenas dois ou todos", o que não é o comportamento de um paralelo puro.
• (B) Incorreta: Um gateway exclusivo (losango com "x") permite que apenas um caminho seja ativado na saída e espera por apenas um caminho na entrada. A questão permite múltiplos caminhos.
• (C) Incorreta: Os símbolos estão trocados e os tipos não se aplicam. Um gateway paralelo é "+", e um exclusivo é "x". Além disso, os tipos não correspondem à lógica necessária.
• (D) Incorreta: O gateway exclusivo para o Item I não se encaixa, pois permite apenas um caminho, e a questão diz que pode ser "apenas um, apenas dois ou todos".
• (E) Correta: Um gateway inclusivo (losango com um círculo) é o tipo correto para ambos os itens. Para o Item I (divergência), ele permite ativar um ou mais caminhos de saída, o que se encaixa perfeitamente na descrição "apenas um, apenas dois ou todos os três documentos". Para o Item II (convergência), um gateway inclusivo espera que todos os caminhos que foram ativados pelo gateway inclusivo de divergência correspondente sejam concluídos antes de prosseguir, o que atende à condição "só é realizado após a execução dos fluxos anteriores".
