Questão nº 66
Questão de Engenharia Elétrica · FCC TRT17 2022 (nº 66)
FCC2022Analista Judiciário - Área Apoio Especializado - Especialidade Engenharia (Elétrica)Engenharia Elétrica
Gabarito: Aver comentário ↓
O relé temporizador é um dispositivo capaz de fazer a comutação de um contato condicionado ao tempo.

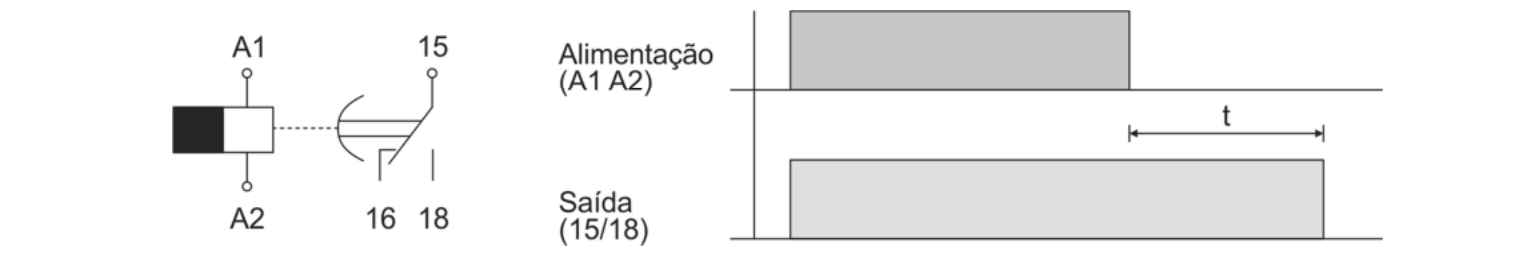

Sobre a representação do temporizador eletrônico acima, é correto afirmar que
- Aé um temporizador com retardo na desenergização onde, após a falta de alimentação elétrica nos terminais A1 A2, o contato 15/18 se manterá "fechado" durante o tempo ajustado. (alternativa correta)
- Bnão representa um temporizador funcional porque, após a falta de alimentação elétrica nos terminais A1 A2, o contato 15/18 se "abrirá".
- Cé a representação lógica de um bloco temporizador na programação de um CLP onde, após a falta da condição lógica de acionamento do temporizador, o sinal do respectivo acionamento do temporizador se manterá ativo durante o tempo programado.
- Dé um temporizador com retardo na energização onde, após a falta de alimentação elétrica nos terminais A1 A2, o contato 15/16 se manterá "fechado" durante o tempo ajustado.
- Eo temporizador só pode ser aplicado para ajustes de tempo de fechamento entre os contatos 16/18.
Resposta comentada
Gabarito Alternativa A
Um relé temporizador é um dispositivo que controla a abertura ou fechamento de contatos elétricos com base em um tempo predefinido. O tipo de temporizador na imagem é um retardo na desenergização (off-delay), que significa que ele só começa a contar o tempo depois que sua alimentação elétrica é removida, mantendo o estado dos contatos durante esse período.
- (A) Correta: É um temporizador com retardo na desenergização. Quando os terminais A1 e A2 são energizados, o contato 15/18 (normalmente aberto) fecha imediatamente. Após a falta de alimentação elétrica em A1/A2, o temporizador começa a contar o tempo ajustado, e durante esse período, o contato 15/18 se manterá "fechado", só abrindo após o término da contagem.
- (B) Incorreta: A representação é de um temporizador funcional. Além disso, em um temporizador com retardo na desenergização, o contato 15/18 (normalmente aberto) permanece fechado durante o tempo de contagem após a falta de energia, não se abrindo imediatamente.
- (C) Incorreta: Embora temporizadores sejam usados em CLPs, a imagem é uma representação de um relé temporizador eletromecânico/eletrônico padrão em diagramas elétricos, não exclusivamente um bloco lógico de CLP. A descrição do comportamento é consistente com um off-delay, mas o contexto de ser apenas para CLP é restritivo e não a melhor descrição.
- (D) Incorreta: O símbolo representa um temporizador com retardo na desenergização, não na energização. Além disso, o contato 15/16 (normalmente fechado) abre imediatamente quando o temporizador é energizado e permanece aberto durante o tempo de contagem após a desenergização, só fechando após o término do tempo. A armadilha aqui é confundir o tipo de retardo e o comportamento do contato.
- (E) Incorreta: O temporizador afeta tanto os contatos normalmente abertos (15/18) quanto os normalmente fechados (15/16), controlando o tempo de atraso antes que eles mudem de estado, e não apenas o "tempo de fechamento" entre 16/18, que nem é um par de contatos comum.
Fonte: FCC TRT17 2022 Analista Judiciário - Área Apoio Especializado - Especialidade Engenharia (Elétrica) (Caderno Tipo 001). Reproduzida para fins de estudo.
