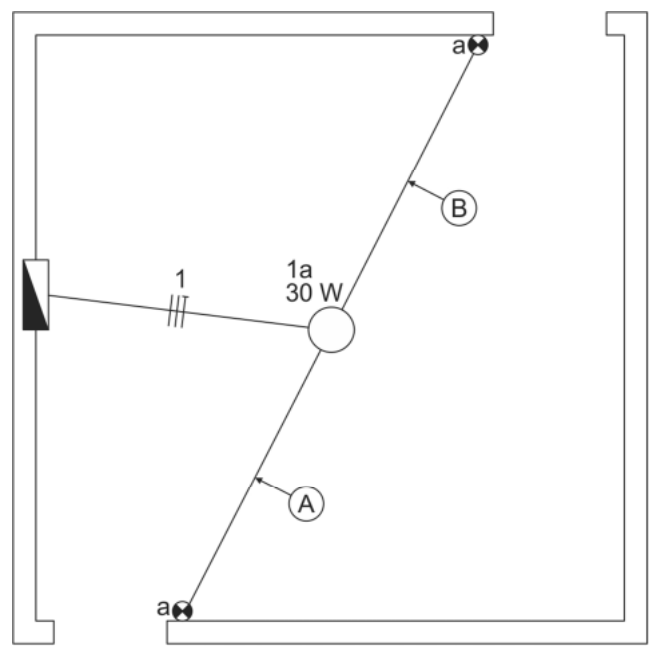

Considere o diagrama unifilar, a seguir, contendo dois interruptores paralelos bipolares alimentados por uma tensão de 220 V para o comando de uma lâmpada.
Representa os condutores que devem ser utilizados nos trechos A e B:
- ATrecho A: um condutor para a fase e dois condutores para os retornos; e Trecho B: um condutor para a fase e dois condutores para os retornos.
- BTrecho A: um condutor para a fase, um condutor para o neutro e quatro condutores para os retornos; e Trecho B: quatro condutores para os retornos.
- CTrecho A: um condutor para a fase e dois condutores para os retornos; e Trecho B: três condutores para os retornos.
- DTrecho A: dois condutores para as fases e quatro condutores para os retornos; e Trecho B: seis condutores para os retornos. (alternativa correta)
- ETrecho A: dois condutores para as fases e quatro condutores para os retornos; e Trecho B: quatro condutores para os retornos.
Resposta comentada
Gabarito Alternativa D
Um diagrama unifilar é uma representação simplificada de uma instalação elétrica, onde um único traço representa um eletroduto (conduíte), e pequenos símbolos sobre ele indicam a quantidade e o tipo de condutores que passam por aquele eletroduto. Os condutores de fase (F) levam a energia da fonte, os de retorno (R) são usados para interligar interruptores paralelos (three-way ou four-way) e os de neutro (N) ou terra (T) completam o circuito ou oferecem segurança.
- (A) Incorreta: Para um sistema bipolar (2 fases) e interruptores paralelos, o Trecho A precisa de duas fases, e o Trecho B, conforme o diagrama, precisa de seis retornos, não dois.
- (B) Incorreta: O Trecho A não possui condutor de neutro, pois a alimentação é 220V entre fases (bipolar). Além disso, a contagem de retornos para Trecho B está incorreta.
- (C) Incorreta: A contagem de fases para o Trecho A está incorreta (deveriam ser duas, conforme o diagrama) e a contagem de retornos para Trecho B também não corresponde ao que o diagrama mostra (seis).
- (D) Correta: O diagrama unifilar mostra explicitamente no Trecho A dois condutores de fase (F) e quatro condutores de retorno (R). Os condutores de fase são os que alimentam o primeiro interruptor, e os retornos são os condutores de interligação que passam por este eletroduto em direção ao segundo interruptor. No Trecho B, que interliga os dois interruptores paralelos bipolares, o diagrama indica seis condutores de retorno (R). A "pegadinha" aqui é que, embora um interruptor paralelo bipolar padrão geralmente exigiria quatro condutores de retorno entre duas chaves (dois por polo), o diagrama mostra explicitamente seis retornos. A questão pede para representar os condutores que devem ser utilizados conforme o diagrama, portanto, a interpretação visual das marcações do próprio diagrama é a informação primária a ser considerada, mesmo que a quantidade de retornos no Trecho B seja atípica para uma configuração padrão de dois interruptores paralelos bipolares.
- (E) Incorreta: Embora a descrição para o Trecho A esteja correta, a contagem de retornos para o Trecho B está incorreta, pois o diagrama indica seis retornos, e não quatro.
Fonte: FCC TRT17 2022 Analista Judiciário - Área Apoio Especializado - Especialidade Engenharia (Elétrica) (Caderno Tipo 001). Reproduzida para fins de estudo.
