Questão de Engenharia Elétrica · FCC TRT17 2022 (nº 56)

O conceito-chave aqui é como as ligações de motores trifásicos (estrela Y e duplo estrela YY) afetam a tensão de operação do motor, especialmente em motores com múltiplas bobinas por fase. Um motor de nove pontas (nove terminais) geralmente permite diferentes configurações de bobinas para operar em diferentes tensões. Para este motor específico, que possui três bobinas por fase, a ligação em estrela (Y) com as bobinas em série resulta na tensão de operação mais alta, enquanto a ligação em duplo estrela (YY) com as bobinas em paralelo resulta na tensão de operação mais baixa.

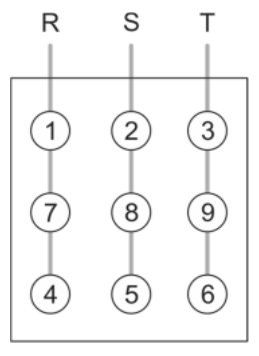

(A) Incorreta: Esta alternativa mostra a ligação em estrela (Y) com as três bobinas de cada fase conectadas em série (1-4-7, 2-5-8, 3-6-9, com 7, 8, 9 formando o neutro). Esta configuração é para a tensão mais alta de operação do motor. Se a tensão de alimentação de 380 V fosse a tensão mais alta, a tensão mais baixa (para a ligação YY) seria $380V / 3 \approx 127V$, o que não é uma tensão padrão comum para motores. A armadilha aqui é que, em motores de 6 ou 12 pontas mais comuns (com duas bobinas por fase), a ligação em estrela é frequentemente para a tensão mais alta de um par como 220/380V. No entanto, para este motor de 9 pontas com três bobinas por fase, a relação de tensões é diferente.

(B) Incorreta: Esta ligação está incompleta. Ao conectar 1, 2, 3 às fases e 7, 8, 9 ao neutro, mas deixando 4, 5, 6 abertos, as bobinas intermediárias (4-7, 5-8, 6-9) e as primeiras bobinas (1-4, 2-5, 3-6) não formam um circuito completo ou são indevidamente abertas, impedindo o funcionamento correto do motor.

(C) Correta: Esta alternativa mostra a ligação em duplo estrela (YY), onde as três bobinas de cada fase são conectadas em paralelo. As pontas 1 e 7 são ligadas juntas à fase L1, 2 e 8 à L2, e 3 e 9 à L3. As pontas 4, 5 e 6 são curto-circuitadas para formar o ponto neutro. Esta configuração é para a tensão mais baixa de operação do motor. Se o motor for projetado para 380 V nesta ligação (YY), sua ligação em estrela (Y, alternativa A) seria para uma tensão $3 \times 380 V \approx 1140 V$, o que é uma combinação de tensões industrialmente plausível (por exemplo, 380V/1140V). Assim, para alimentar o motor em 380 V, a ligação em duplo estrela (YY) é a correta.

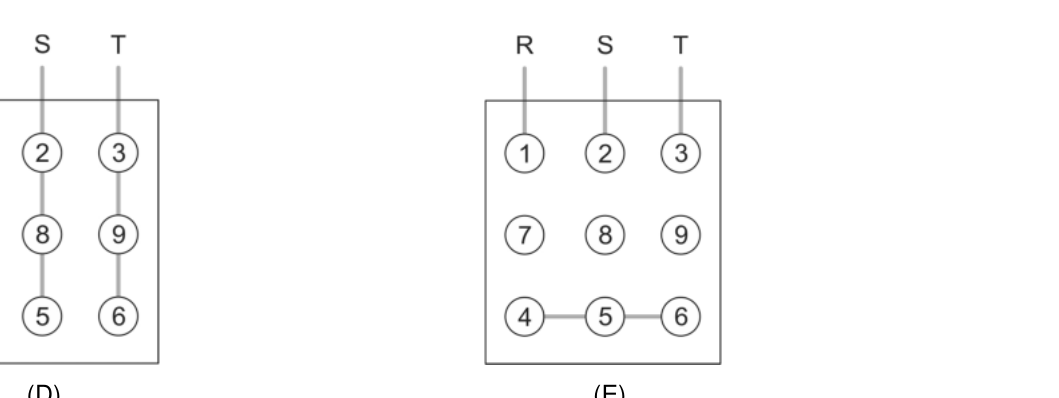

(D) Incorreta: Esta ligação curto-circuita as pontas 4, 5, 6 e 7, 8, 9 juntas para formar o neutro. Isso resultaria em um curto-circuito em partes das bobinas (4-7, 5-8, 6-9) e não permitiria o funcionamento adequado do motor, pois apenas as bobinas 1-4, 2-5, 3-6 seriam efetivamente utilizadas em estrela, com as outras bobinas curto-circuitadas.

(E) Incorreta: Esta ligação conecta 4 a 7, 5 a 8, 6 a 9, e então curto-circuita 4, 5, 6 para formar o neutro. Isso significa que as pontas 7, 8, 9 também estariam conectadas ao neutro. Com 1, 2, 3 conectados às fases, as bobinas 1-4, 2-5, 3-6 estariam em estrela, mas as bobinas 4-7, 5-8, 6-9 e 7-N seriam curto-circuitadas ou indevidamente conectadas ao neutro, impedindo o funcionamento correto.
