Questão de Engenharia Elétrica · FCC TRT17 2022 (nº 46)

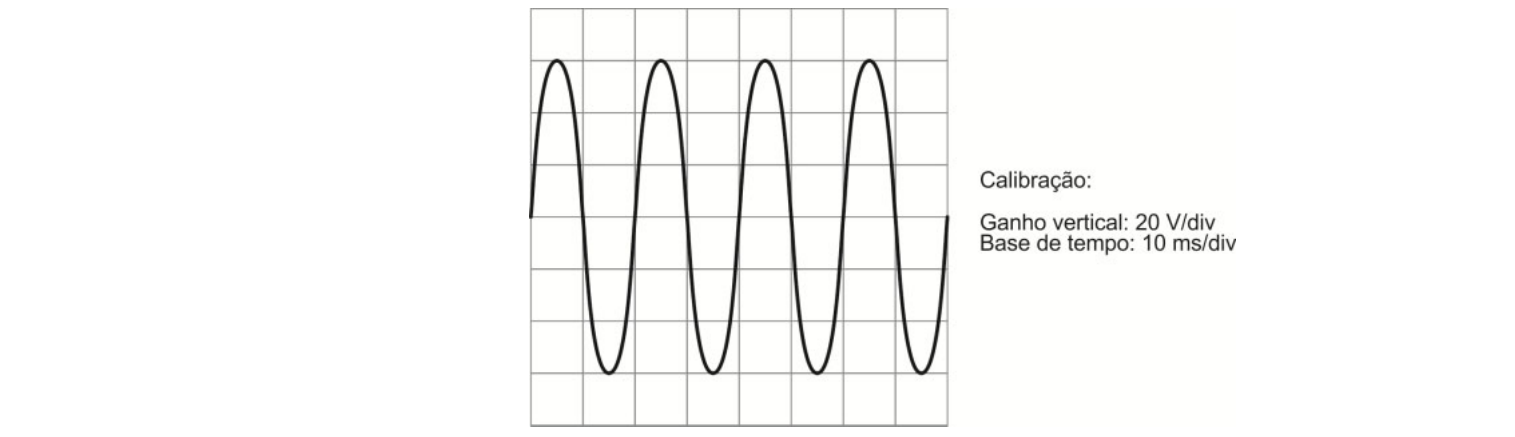

Um osciloscópio é um instrumento que mostra a forma de onda de um sinal elétrico, permitindo medir sua tensão (amplitude vertical) e tempo (período horizontal) usando as escalas de calibração.

• Cálculo da Tensão Pico a Pico (Vpp):

  • A escala vertical (VOLTS/DIV) é 20 V/DIV.
  • O sinal abrange 6 divisões verticais (da crista ao vale).
  • Vpp = 6 DIV * 20 V/DIV = 120 V.

• Cálculo do Período (T):

  • A escala horizontal (TIME/DIV) é 10 ms/DIV.
  • Um ciclo completo do sinal (um período) abrange 2 divisões horizontais.
  • T = 2 DIV * 10 ms/DIV = 20 ms = 0,020 s.

• Cálculo da Frequência (f):

  • A frequência é o inverso do período: $f = 1/T$.
  • $f = 1 / 0,020 s = 50 Hz$.

Alternativas:

• (A) Incorreta: A tensão pico a pico está correta (120 V), mas a frequência (12,5 Hz) está errada. A armadilha aqui é calcular a frequência de forma errada, talvez contando 8 divisões para um período (8 DIV * 10 ms/DIV = 80 ms, então f = 1/0,08 s = 12,5 Hz), quando o correto são 2 divisões.
• (B) Incorreta: A tensão pico a pico (60 V) está errada (seria a tensão de pico, não pico a pico) e a frequência (12,5 Hz) também está errada.
• (C) Incorreta: Ambos os valores (160 V e 60 Hz) estão incorretos.
• (D) Incorreta: Ambos os valores (80 V e 40 Hz) estão incorretos.
• (E) Correta: A tensão pico a pico é 120 V e a frequência é 50 Hz, que correspondem aos cálculos realizados.
