Questão nº 55
Questão de Tecnologia da Informação · CESGRANRIO BASA 01/2021 (nº 55)

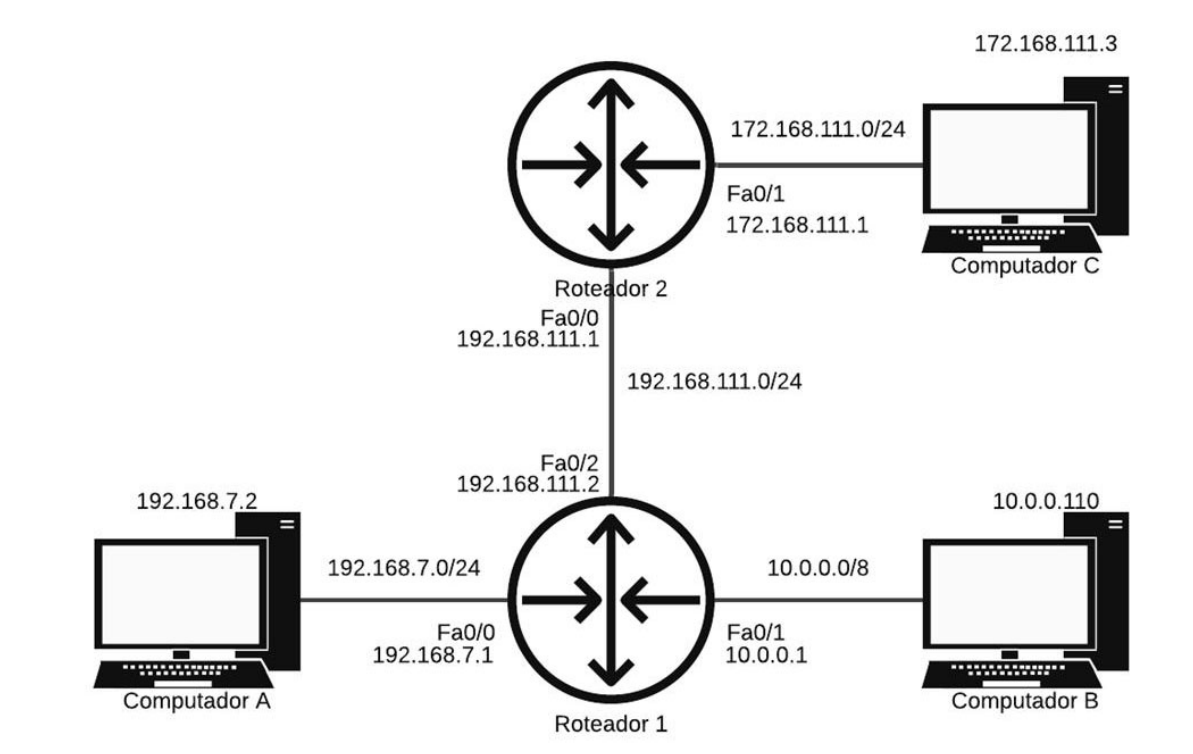

Uma empresa resolveu fazer uma rede TCP/IP isolada para ligar alguns equipamentos críticos em seu processo, com todo o roteamento feito por rotas estáticas. O diagrama a seguir representa um pedaço da rede. As redes estão indicadas nas ligações entre roteadores e computadores, na notação CDIR. Cada computador e cada interface dos roteadores têm seu número IP indicado.
Foi detectado um problema: o computador A não consegue enviar pacotes de rede para computador C. Os gerentes, então, analisaram a tabela de roteamento do Roteador 1 e perceberam que faltava uma rota estática.
Para criar essa rota estática, no Roteador 1, que permita que o computador A envie pacotes para o computador C, o comando a ser usado exige que o gerente conheça a rede de destino (DESTINATION_NETWORK), a máscara de sub-rede da rede destino (SUBNET_MASK) e o endereço IP do próximo roteador no caminho (NEXT_HOP_IP_ADDRESS).
Os valores corretos a serem usados no comando são, respectivamente, a rede de destino, a máscara de sub-rede da rede destino e o IP do próximo roteador:
- A
- B
(alternativa correta) - C
- D
- E
Resposta comentada
Gabarito Alternativa B
Conceito-chave: Rota estática é uma rota configurada manualmente no roteador que diz: "para chegar em uma rede específica, envie o pacote para este próximo roteador (next hop)". O roteador só precisa saber a rede de destino (endereço da rede, não do host), a máscara dessa rede e o IP da interface do roteador vizinho que está no mesmo link físico que ele.
- (A) Incorreta: Usa o IP do computador C (192.168.4.2) como rede de destino, mas o destino deve ser a rede 192.168.4.0/24, não um host específico.
- (B) Correta: A rede de destino é 192.168.4.0 (rede do computador C), a máscara é 255.255.255.0 (prefixo /24) e o next hop é 192.168.3.2 (interface do Roteador 2 no link compartilhado com o Roteador 1). É exatamente o caminho para alcançar C.
- (C) Incorreta: O next hop 192.168.3.1 é a interface do próprio Roteador 1, não do próximo roteador. Isso criaria um loop (o pacote voltaria para ele mesmo).
- (D) Incorreta: Usa a rede 192.168.3.0/24 como destino, mas essa é a rede entre os roteadores, que o Roteador 1 já conhece diretamente (rota conectada). O destino correto é a rede do C, não a rede do link.
- (E) Incorreta: Mistura o IP do computador A (192.168.1.2) como rede de destino e o next hop 192.168.3.1 (próprio roteador), ambos errados. A rota é para o destino C, não para a origem.
Armadilha da banca (distrator mais tentador - D): O aluno vê o diagrama e pensa "preciso chegar na rede 192.168.3.0/24", mas essa é a rede do enlace entre R1 e R2, que já está na tabela de rotas conectadas. A pegadinha é confundir a rede do caminho com a rede de destino final (192.168.4.0/24).
Fonte: CESGRANRIO BASA 01/2021 Técnico Científico - Área de Formação: Tecnologia da Informação. Reproduzida para fins de estudo.
