Questão nº 53
Questão de Tecnologia da Informação · CESGRANRIO BASA 01/2021 (nº 53)
Ao modelar um processo com um Diagrama de Atividades, um analista de sistemas encontrou o seguinte caso: um pacote, ao chegar a um restaurante, é analisado (atividade A), quando se detecta se ele deve ser guardado na geladeira (atividade B) ou no armário (atividade C). Após guardado, o pacote deve ser pago (atividade D), e o estoque, atualizado (atividade E) — sendo estas duas atividades realizadas em paralelo —, encerrando-se o processo quando essas duas últimas atividades estiverem completas.
Qual a representação desse processo segundo um diagrama de atividades em UML?
- A
(alternativa correta) - B
- C
- D
- E
Resposta comentada
Gabarito Alternativa A
Conceito-chave: No Diagrama de Atividades da UML, usamos barras de sincronização (linhas grossas) para representar bifurcação (quando um fluxo se divide em paralelo) e junção (quando fluxos paralelos se encontram para continuar). A decisão (losango) tem um único fluxo de entrada e várias saídas condicionais, mas não cria paralelismo.

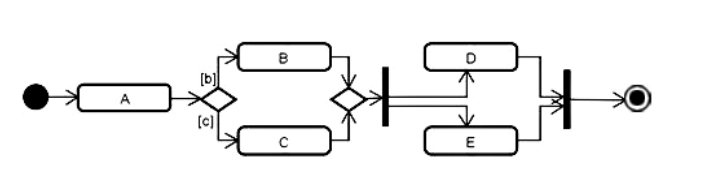

- (A) Correta: Apresenta a decisão (losango) após a análise, com dois caminhos exclusivos (B ou C), e depois uma barra de bifurcação que inicia D e E em paralelo, finalizando com uma barra de junção antes do fim, exatamente como descrito no enunciado.

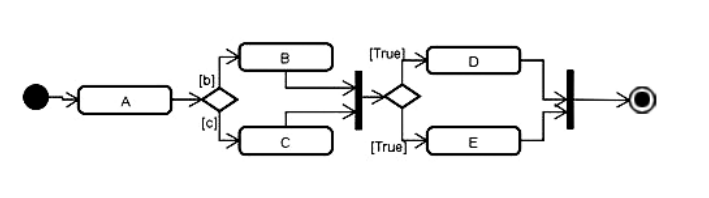

- (B) Incorreta: Usa um losango para dividir o fluxo em D e E, o que sugere uma escolha exclusiva (ou paga, ou atualiza), e não execução paralela — a armadilha clássica de confundir decisão com bifurcação.

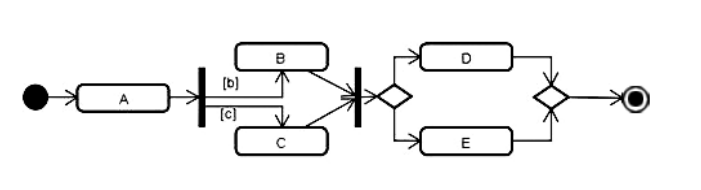

- (C) Incorreta: Coloca a barra de bifurcação antes da decisão, fazendo com que B e C sejam executados em paralelo (o que não é o caso — são alternativas), e depois junta tudo, perdendo a exclusividade da escolha.

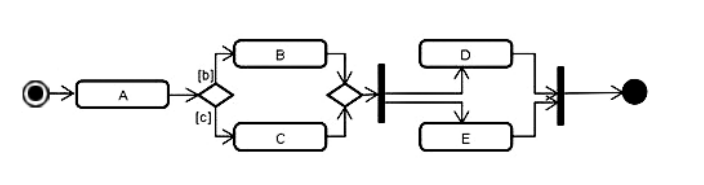

- (D) Incorreta: Representa D e E em sequência (um após o outro), sem barra de paralelismo, contrariando a exigência de que sejam simultâneos.

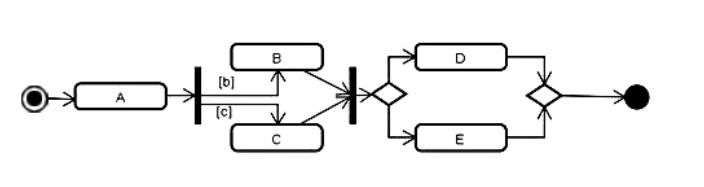

- (E) Incorreta: Usa duas barras de bifurcação desnecessárias e sem junção adequada, criando fluxos que não se encontram no final, o que não corresponde ao encerramento único após D e E completas.
Pegadinha do distrator mais tentador (B): A banca desenha D e E saindo de um losango, fazendo o aluno achar que "dois caminhos" = paralelismo. Mas losango é decisão exclusiva (ou um, ou outro); paralelismo exige barra grossa. Se o enunciado diz "em paralelo", procure a barra, nunca o losango.
Fonte: CESGRANRIO BASA 01/2021 Técnico Científico - Área de Formação: Tecnologia da Informação. Reproduzida para fins de estudo.
