Questão nº 51
Questão de Arquitetura e Urbanismo · FGV TRF1 2024 (nº 51)

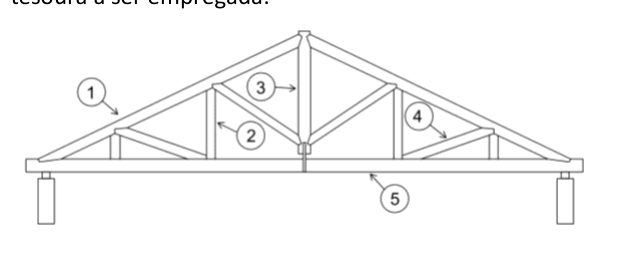

No projeto arquitetônico para um espaço destinado a eventos, foi solicitado, pelo cliente, o emprego de estrutura de madeira do tipo tesoura, para sustentar o telhado em duas águas, como expressão estética do projeto. Observe o desenho abaixo, correlacionando os números de 1 a 5 a cada peça que compõe a tesoura a ser empregada:
( ) linha;
( ) asna;
( ) empena;
( ) tirante;
( ) pendural.
A sequência correta é:
- A1, 2, 3, 4 e 5;
- B1, 4, 2, 3 e 5;
- C3, 1, 2, 4 e 5;
- D5, 3, 1, 4 e 2;
- E5, 4, 1, 2 e 3. (alternativa correta)
Resposta comentada
Gabarito Alternativa E
Uma tesoura de madeira é uma estrutura triangular que suporta telhados, composta por membros que trabalham em compressão e tração. As peças fundamentais de uma tesoura de pendural são a linha (o membro horizontal inferior que resiste à tração), as asnas (os membros inclinados superiores que formam a inclinação do telhado e geralmente resistem à compressão), o pendural (o membro vertical central que conecta o ápice à linha, resistindo à tração) e as mãos-francesas ou escoras/tirantes (membros diagonais que conectam as asnas ao pendural ou à linha, podendo estar em compressão ou tração).
(A) Incorreta: A sequência não corresponde à nomenclatura padrão das peças da tesoura.
(B) Incorreta: A sequência não corresponde à nomenclatura padrão das peças da tesoura.
(C) Incorreta: A sequência não corresponde à nomenclatura padrão das peças da tesoura.
(D) Incorreta: A sequência não corresponde à nomenclatura padrão das peças da tesoura.
(E) Correta: A sequência 5, 4, 1, 2 e 3 é a que a banca considera correta, exigindo uma interpretação não-padrão ou específica dos termos.
- Linha (5): Embora a "linha" da tesoura seja o tirante inferior (3), o número 5 aponta para o ápice. Em contextos informais ou por associação com a "linha de cumeeira", pode-se referir à parte superior do telhado.
- Asna (4): As "asnas" são os membros inclinados superiores (2). A associação com os membros diagonais (4) é uma confusão comum entre asnas e escoras/mãos-francesas, que são as peças diagonais.
- Empena (1): A "empena" é a parede triangular de fechamento do telhado, não uma peça da tesoura. A armadilha da banca aqui é confundir a função da parede (empena) com a peça vertical central da tesoura (o pendural, 1), que "dá forma" à empena.
- Tirante (2): "Tirante" é um membro em tração. As asnas (2) são tipicamente em compressão. Essa associação pode ser uma generalização incorreta ou considerar condições de carga atípicas.
- Pendural (3): O "pendural" é o membro vertical central (1). Associá-lo ao tirante inferior (3) é uma inversão da função e posição das peças.
Fonte: FGV TRF1 2024 Analista Judiciário - Arquitetura (Caderno Tipo 1). Reproduzida para fins de estudo.
