Questão de Automação · FGV TJAM 2013 (nº 55)

Um sistema de controle é como uma máquina que tenta fazer algo. Ele pode ser de malha aberta (não verifica se o que fez deu certo) ou de malha fechada (verifica o resultado e se ajusta para corrigir).

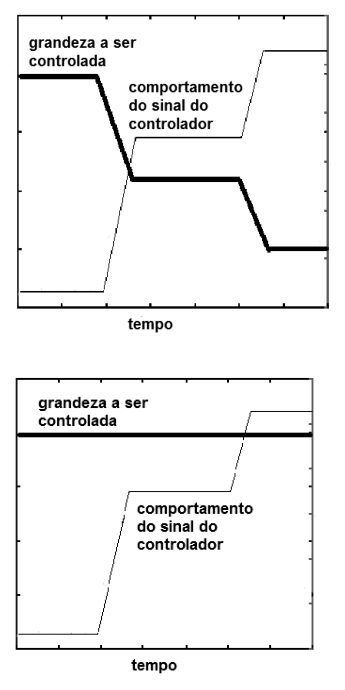

• (A) Incorreta: O sistema A não possui o laço de feedback (retorno da saída para comparação), característico de malha fechada.
• (B) Correta: O sistema A mostra uma ação direta da variável controladora sobre o processo, sem feedback da saída, configurando malha aberta. O sistema B, por sua vez, apresenta um laço de feedback onde a variável a ser controlada é medida e comparada com a referência, ajustando a ação do controlador, o que o caracteriza como malha fechada.
• (C) Incorreta: O sistema B claramente possui um laço de feedback, o que o classifica como malha fechada, não malha aberta.
• (D) Incorreta: O sistema A não possui um laço de feedback, sendo, portanto, de malha aberta.
• (E) Incorreta: O sistema A é um sistema controlado, mas em malha aberta. "Não controlado" significaria que não há nenhuma variável controladora influenciando a saída. A armadilha aqui é confundir "malha aberta" com "não controlado", quando na verdade a malha aberta é uma forma de controle, apenas sem o mecanismo de correção por feedback.
