Questão nº 50
Questão de Engenharia Elétrica · FGV DATAPREV 2024 (nº 50)

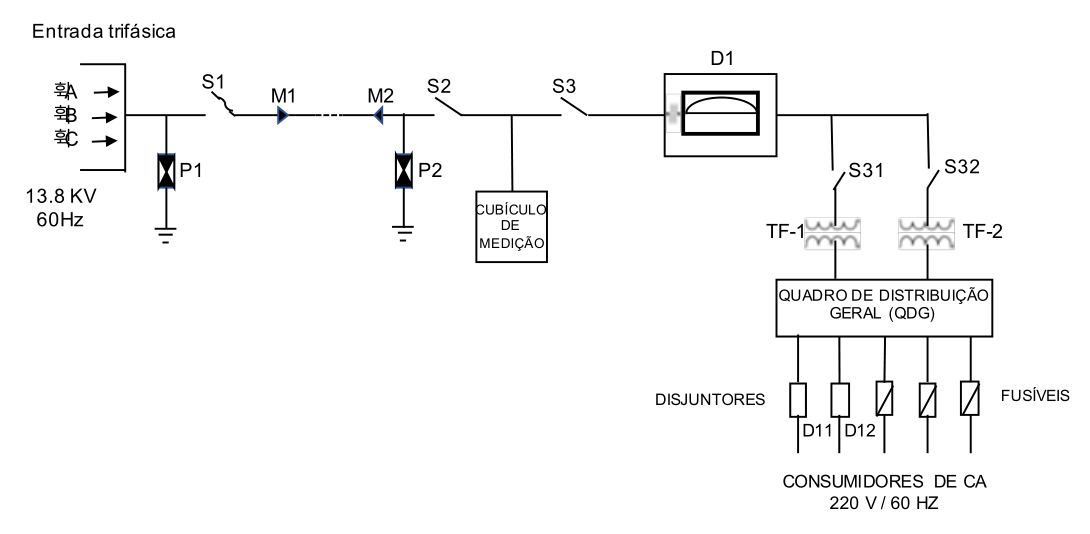

No diagrama unifilar de uma subestação abaixadora, representado a seguir, foram colocadas as seguintes legendas quanto aos equipamentos constituintes:
I. P1 e P2 são protetores de sobretensão;
II. D1 é um disjuntor de alta tensão a óleo;
III. M1 e M2 são muflas.
Com relação às legendas, pode-se afirmar que
- Asomente a I e a II estão corretas.
- Bsomente a I e a III estão corretas.
- Csomente a II e a III estão corretas.
- Da I, II e III estão corretas. (alternativa correta)
- Enenhuma está correta.
Resposta comentada
Gabarito Alternativa D
Um diagrama unifilar é uma representação simplificada de um sistema elétrico, onde cada conjunto de condutores é mostrado por uma única linha, utilizando símbolos padronizados para identificar os equipamentos.
(A) Incorreta: As afirmações I, II e III estão corretas, tornando esta alternativa incompleta.
(B) Incorreta: As afirmações I, II e III estão corretas, tornando esta alternativa incompleta.
(C) Incorreta: As afirmações I, II e III estão corretas, tornando esta alternativa incompleta.
(D) Correta: A afirmação I está correta, pois P1 e P2 representam para-raios (protetores de sobretensão), que protegem o sistema contra descargas atmosféricas e surtos. A afirmação II está correta, pois D1 é o símbolo de um disjuntor, equipamento de manobra e proteção fundamental em alta tensão, e "a óleo" é um tipo comum para essa aplicação. A afirmação III está correta, pois M1 e M2 são símbolos de muflas, utilizadas para a terminação e isolamento de cabos, conectando-os a outros equipamentos ou linhas aéreas.
(E) Incorreta: As afirmações I, II e III estão corretas, tornando esta alternativa incorreta.
Fonte: FGV DATAPREV 2024 Analista de Tecnologia da Informação - Engenharia (Caderno Tipo 1). Reproduzida para fins de estudo.
