Questão de Engenharia Elétrica · FCC TRT5 2022 (nº 51)

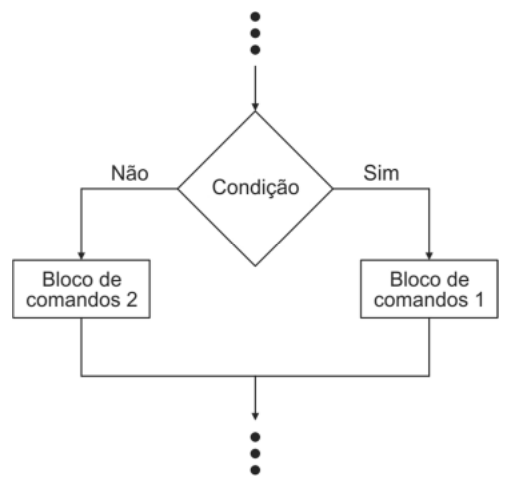

Estruturas de controle são blocos de código que permitem ao programa tomar decisões ou repetir ações com base em condições. O fluxograma mostra uma decisão (condição) que leva a um de dois caminhos mutuamente exclusivos.

• (A) Incorreta: do/while é uma estrutura de repetição (loop) que executa o código pelo menos uma vez e depois verifica a condição para decidir se repete, o que não é o que o fluxograma representa.
• (B) Correta: A estrutura if/else avalia uma condição; se for verdadeira ("Sim"), executa um bloco de código, e se for falsa ("Não"), executa um bloco de código diferente, exatamente como ilustrado no fluxograma.
• (C) Incorreta: while é uma estrutura de repetição (loop) que verifica a condição antes de executar o código, e o repete enquanto a condição for verdadeira, o que não corresponde ao fluxo de decisão única do fluxograma.
• (D) Incorreta: if (sem else) é uma estrutura condicional que executa um bloco de código apenas se a condição for verdadeira; se for falsa, o programa simplesmente continua sem executar um bloco alternativo. O fluxograma, no entanto, mostra claramente um "Bloco de Código 2" para o caminho "Não", o que caracteriza o else. A armadilha aqui é que if é uma condicional, mas o else é crucial para o "Bloco de Código 2".
• (E) Incorreta: switch/case é uma estrutura de seleção múltipla que avalia uma expressão e executa um bloco de código com base no valor dessa expressão, não em uma condição booleana simples "Sim/Não" como no fluxograma.
