Questão nº 36
Questão de Engenharia Elétrica · FCC TRT5 2022 (nº 36)

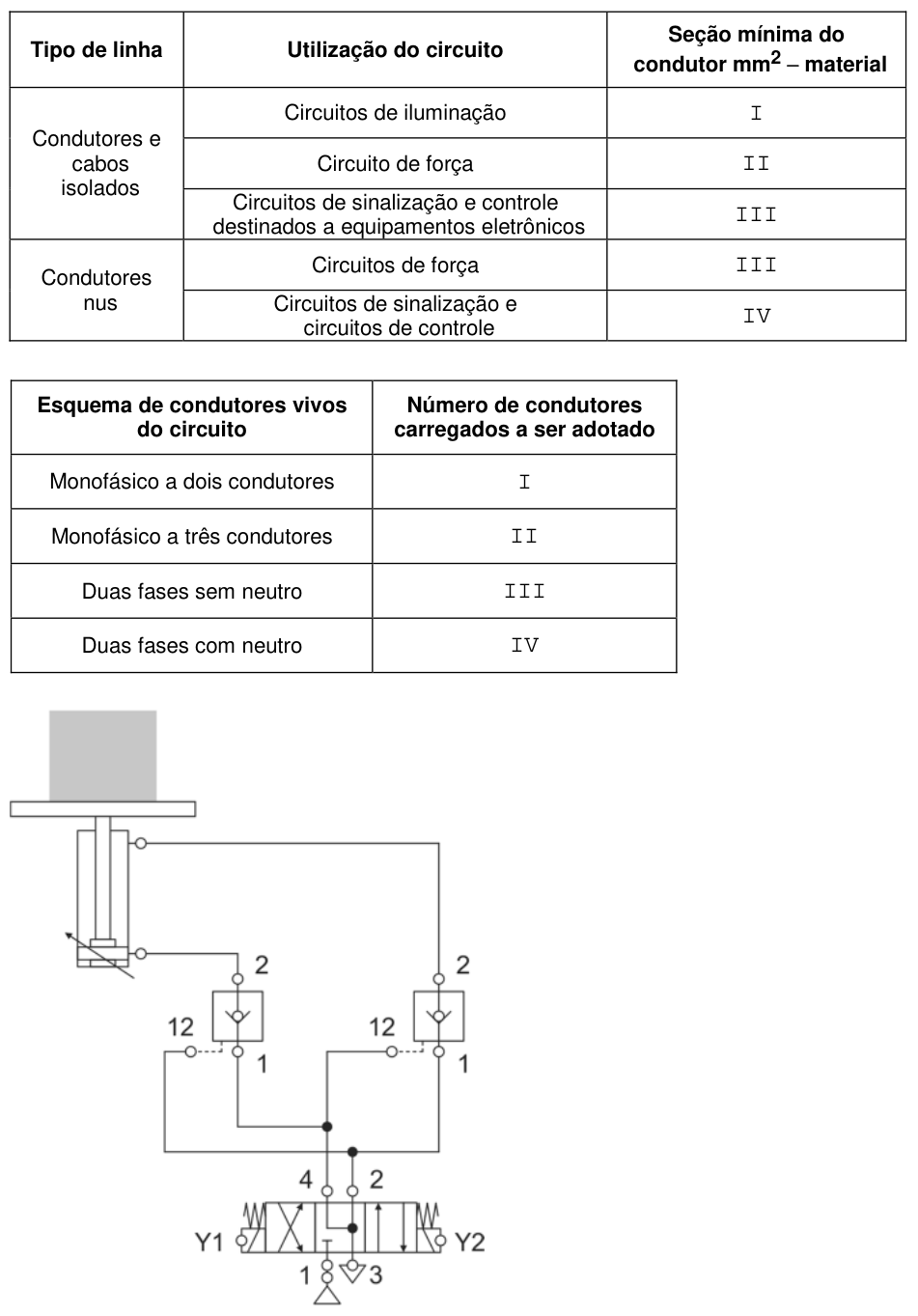

Considere a figura abaixo para analisar as proposições a seguir.
I. Os elementos representados entre a válvula direcional e o atuador têm a finalidade de regular o fluxo do atuador.
II. Para o avanço do atuador é necessário o acionamento de Y1.
III. Para o avanço do atuador é necessário o acionamento de Y2.
IV. Após a elevação da carga e retorno da válvula direcional para a posição central, o atuador tende a recuar se a carga permanecer, devido às conexões de alívio representadas pelas linhas tracejadas.
É correto o que se afirma APENAS em
- AIII. (alternativa correta)
- BI, III e IV.
- CI, II e IV.
- DIII e IV.
- EII e IV.
Resposta comentada
Gabarito Alternativa A
Conceito-chave: Em um sistema eletropneumático com válvula direcional de centro fechado, o avanço do atuador depende de qual solenoide é energizado (Y1 ou Y2), e as linhas tracejadas representam vias de escape de pressão, que podem causar recuo da carga se o centro for acionado.
(A) Correta: A afirmativa III é a única verdadeira, pois, na figura, o avanço do atuador (saída da haste) ocorre quando a solenoide Y2 é acionada, que conecta a pressão à câmara inferior do cilindro.
(B) Incorreta: A afirmativa I é falsa, pois os elementos entre a válvula e o atuador são válvulas de retenção unidirecionais (ou reguladoras de fluxo com retenção), que permitem fluxo livre em um sentido e regulam no outro, mas não são apenas "reguladores de fluxo" genéricos; além disso, a afirmativa IV é falsa, pois com o centro fechado e carga suspensa, o atuador não tende a recuar (as linhas tracejadas são de pilotagem, não de alívio direto).
(C) Incorreta: A afirmativa II é falsa, pois acionar Y1 faria o atuador recuar (retorno da haste), não avançar; e a afirmativa IV é falsa pelo mesmo motivo da letra B (centro fechado segura a carga).
(D) Incorreta: A afirmativa IV é falsa, pois as linhas tracejadas indicam pilotagem das válvulas de retenção (para liberar o fluxo de retorno), não "alívio" que cause recuo; com a válvula em centro fechado, a carga permanece sustentada.
(E) Incorreta: A afirmativa II é falsa (Y1 recua, não avança) e a IV é falsa (não há recuo com centro fechado e linhas de pilotagem).
Fonte: FCC TRT5 2022 Analista Judiciário - Área Apoio Especializado - Especialidade Engenharia (Elétrica) (Caderno Tipo 001). Reproduzida para fins de estudo.
