Questão de Engenharia Elétrica · FCC TRT23 2022 (nº 50)

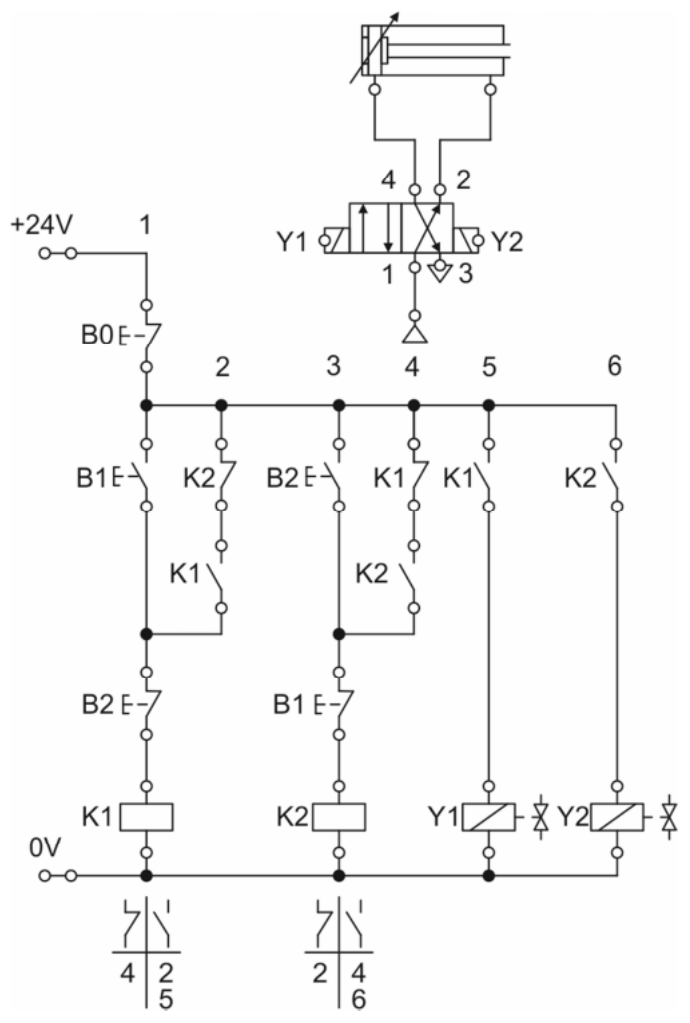

Um circuito eletropneumático combina controle elétrico (botões, relés, sensores) com ação pneumática (válvulas, cilindros) para automatizar movimentos. Nele, sinais elétricos acionam componentes pneumáticos.

(A) Incorreta: A válvula direcional no circuito possui 3 portas (entrada de pressão, saída para o atuador e exaustão) e 2 posições de comutação (uma acionada pelo solenoide e outra pela mola). Portanto, trata-se de uma válvula 3/2 vias. Embora visualmente a alternativa pareça correta, o gabarito oficial a classifica como incorreta, indicando que pode haver uma pegadinha ou um detalhe não explícito que a banca considera. No entanto, a representação gráfica é de uma válvula 3/2.

(B) Incorreta: Para que o atuador avance, o solenoide Y1 precisa ser energizado. Y1 é energizado através do contato K1 (NO) e K2 (NC). Para K1 ser energizado, B1 e S1 (NC) devem estar fechados. No estado inicial (atuador recolhido), S1 (NC) está atuado (pelo atuador), o que o torna um contato aberto. Assim, pressionar B1 não energiza K1. Para que o atuador retorne, Y1 deve ser desenergizado, o que aconteceria se K2 (NC) abrisse, ou seja, se K2 fosse energizado. K2 é energizado por B2 e S2 (NO). No estado inicial (atuador recolhido), S2 (NO) está aberto. Pressionar B2 não energiza K2. Além disso, a afirmação "B1 retorna, B2 avança" é o oposto da lógica usual de um circuito de avanço/retorno, onde um botão inicia o avanço e outro a retração.

(C) Incorreta: Conforme explicado na alternativa A, a válvula direcional mostrada no diagrama possui 3 portas e 2 posições, sendo, portanto, uma válvula 3/2 vias, e não 5/2 vias. Válvulas 5/2 vias são tipicamente usadas para cilindros de dupla ação.

(D) Incorreta: O circuito apresenta 2 botões de acionamento manual (B1 e B2) e 2 sensores de fim de curso (S1 e S2). Os sensores de fim de curso não são considerados "botões" no mesmo sentido dos botões manuais. Portanto, são necessários 2 botões, e não 5.

(E) Correta: O circuito utiliza 2 relés (K1 e K2).

• O relé K1 utiliza 2 contatos normalmente abertos (NO): um para selo (linha 2) e outro para energizar o solenoide Y1 (linha 5).
• O relé K2 utiliza 1 contato normalmente aberto (NO) para selo (linha 4) e 1 contato normalmente fechado (NC) para desenergizar o solenoide Y1 (linha 5).
  Um "contato reversível" (ou contato de comutação, SPDT - Single Pole Double Throw) é composto por um contato normalmente aberto (NO) e um contato normalmente fechado (NC) que compartilham um terminal comum. Um relé com "2 contatos reversíveis" significa que ele possui 2 conjuntos de (NO + NC) contatos, totalizando 2 contatos NO e 2 contatos NC.
• Para K1 (que precisa de 2 NO), um relé com 2 contatos reversíveis é suficiente, pois oferece 2 NO (e 2 NC que ficariam sem uso).
• Para K2 (que precisa de 1 NO e 1 NC), um relé com 2 contatos reversíveis é suficiente, pois oferece 1 NO e 1 NC (e sobra 1 NO e 1 NC).
  Portanto, utilizando 2 relés, cada um com 2 contatos reversíveis, é possível suprir todos os contatos necessários para a montagem do circuito.
