Questão de Engenharia Elétrica · FCC TRT23 2022 (nº 48)

O Dispositivo de Proteção contra Surtos (DPS) serve para desviar correntes de surto (como as de raios) para a terra, protegendo os equipamentos. O Dispositivo Diferencial Residual (DR) detecta pequenas fugas de corrente para a terra, protegendo pessoas contra choques elétricos. Para que o DPS não cause o desarme indevido do DR durante um surto, a NBR 5410 estabelece regras para sua instalação.

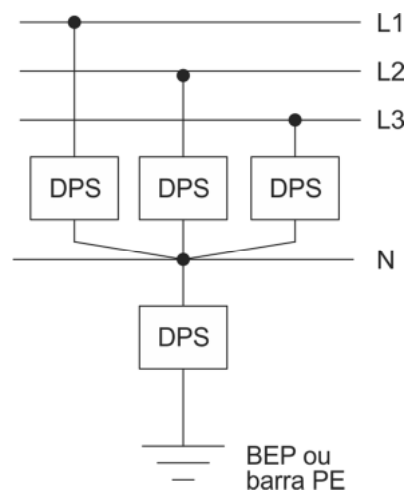

• (A) Correta: Quando a instalação é do tipo TT (onde o neutro é aterrado na fonte e as massas da instalação são aterradas localmente de forma independente) e os DPSs são posicionados a montante (antes) do(s) dispositivo(s) DR, evita-se o desarme desnecessário do DR. Em sistemas TT, o uso de DRs é quase sempre obrigatório e eles são muito sensíveis. Ao colocar o DPS antes do DR, a corrente de surto é desviada para a terra antes de passar pelo DR, que veria essa corrente como uma fuga e desarmaria. O esquema da figura mostra os DPSs conectados entre as fases/neutro e a terra, antes de qualquer DR que possa proteger os circuitos.
• (B) Incorreta: Esta é a principal armadilha. Posicionar os DPSs a jusante (depois) do(s) dispositivo(s) DR faria com que a corrente de surto desviada pelo DPS fosse detectada pelo DR como uma corrente de fuga, causando seu desarme indevido e interrupção do fornecimento de energia durante um surto. A NBR 5410 desaconselha essa prática, a menos que haja coordenação específica entre os dispositivos, o que não é a regra geral.
• (C) Incorreta: O tipo de circuito (trifásico, bifásico, monofásico) não é o fator determinante para este esquema de conexão dos DPSs em relação ao sistema de aterramento ou aos DRs. A figura mostra um sistema trifásico com neutro, que pode alimentar tanto circuitos trifásicos quanto monofásicos.
• (D) Incorreta: A figura claramente mostra um DPS conectado ao condutor neutro (N), indicando que a linha elétrica de energia inclui o neutro. Se não incluísse, o esquema seria diferente (apenas DPSs entre fases e terra).
• (E) Incorreta: Embora em alguns sistemas (como o TN-S) o neutro seja aterrado no barramento de equipotencialização principal, esta alternativa não aborda a questão crucial da coordenação entre DPS e DR, que é o ponto central do esquema apresentado e da recomendação da NBR 5410. A presença de um neutro aterrado não é a condição suficiente para justificar este esquema específico em relação aos DRs.
