Questão de Engenharia Elétrica · FCC TRT23 2022 (nº 46)

Esquemas de aterramento são arranjos de como a parte metálica dos equipamentos (massa) é conectada à terra para garantir segurança elétrica. Em sistemas TN, o ponto neutro do transformador (fonte) é diretamente aterrado, e as massas dos equipamentos são conectadas a esse aterramento através do condutor neutro ou de um condutor de proteção.

• (A) Incorreta: Um sistema TN-S teria condutores de Neutro (N) e Terra (PE) separados desde a fonte até a carga, o que não ocorre na primeira parte do esquema.
• (B) Incorreta: Um sistema TN-C utilizaria um único condutor PEN (Proteção e Neutro combinados) em toda a sua extensão, sem a separação em N e PE que é vista na instalação.

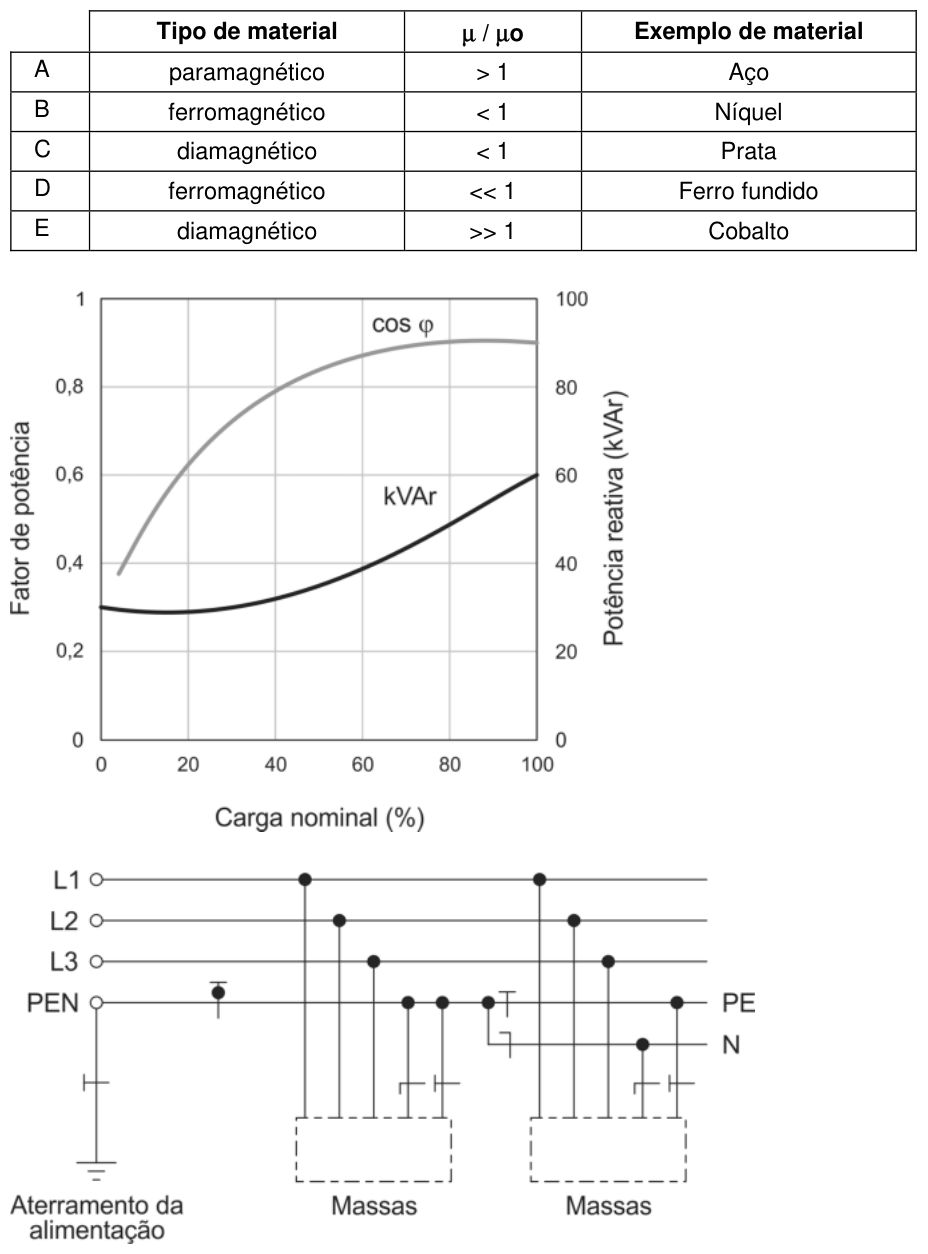

• (C) Correta: O esquema mostra que, a partir da fonte, o condutor neutro e o condutor de proteção estão combinados em um único condutor PEN (característica do TN-C). No entanto, em um ponto da instalação, esse condutor PEN é dividido em condutores separados de Neutro (N) e Terra (PE) para alimentar a carga (característica do TN-S). Essa combinação de TN-C e TN-S é o que define o esquema TN-C-S.
• (D) Incorreta: Em um sistema TT, as massas da instalação são aterradas localmente de forma independente do aterramento do neutro da fonte, sem conexão direta entre o condutor de proteção da instalação e o neutro da fonte.
• (E) Incorreta: Em um sistema IT, a fonte é isolada da terra ou aterrada através de uma impedância, e as massas da instalação são aterradas localmente ou em grupo.
