Questão nº 40
Questão de Engenharia Elétrica · FCC TRT23 2022 (nº 40)
FCC2022Analista Judiciário - Área Apoio Especializado - Especialidade Engenharia (Elétrica)Engenharia Elétrica
Gabarito: Cver comentário ↓

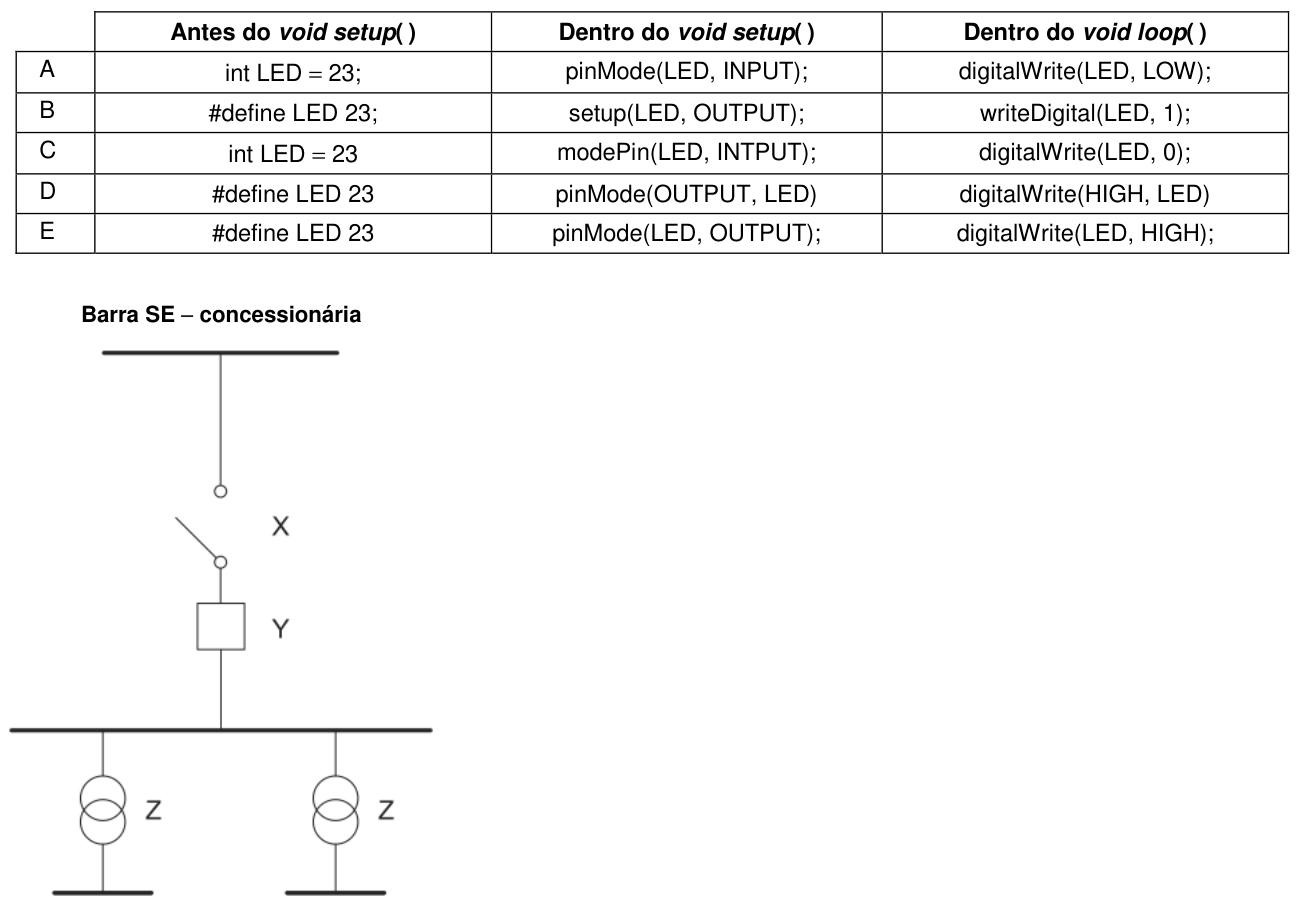

Considere a seguir o esquema de um sistema de suprimento do tipo radial simples.
Barra SE − concessionária
Os dispositivos X, Y e Z correspondem, correta e respectivamente, a
- Achave seccionadora − fusível − geradores.
- Bdisjuntor − DPS − DRs.
- Cchave seccionadora − disjuntor − transformadores. (alternativa correta)
- Dinterruptor DR − disjuntor DR − DPSs.
- Edisjuntor − chave seccionadora − relés Buchholz.
Resposta comentada
Gabarito Alternativa C
Em um sistema elétrico, a energia da concessionária passa por diversos equipamentos para ser distribuída com segurança e na tensão adequada. Os principais são para isolar (desconectar para manutenção), proteger (interromper falhas) e transformar a tensão.
- (A) Incorreta: Embora X seja uma chave seccionadora, Y não é um fusível (o símbolo indica um disjuntor) e Z não são geradores (o símbolo indica um transformador).
- (B) Incorreta: Os símbolos e funções não correspondem: X não é um disjuntor, Y não é um DPS (Dispositivo de Proteção contra Surtos) e Z não são DRs (Dispositivos Diferenciais Residuais).
- (C) Correta:
- X (Chave Seccionadora): É um dispositivo de manobra que permite isolar um trecho do circuito para manutenção, sendo operada sem corrente. O símbolo no diagrama representa uma chave seccionadora.
- Y (Disjuntor): É um dispositivo de proteção que interrompe correntes de curto-circuito e sobrecarga, além de poder manobrar a carga. O símbolo no diagrama representa um disjuntor.
- Z (Transformadores): São equipamentos que alteram os níveis de tensão (elevando ou rebaixando) para adequar a energia à distribuição ou ao consumo. O símbolo no diagrama representa um transformador.
- (D) Incorreta: Os símbolos e funções não correspondem: X não é um interruptor DR, Y não é um disjuntor DR e Z não são DPSs.
- (E) Incorreta: A ordem e os símbolos estão incorretos: X não é um disjuntor (geralmente a seccionadora vem antes para isolamento), Y não é uma chave seccionadora (o símbolo é de disjuntor e a função é de proteção principal), e Z não são relés Buchholz (que são dispositivos de proteção para transformadores, não o transformador em si). A armadilha aqui é confundir a ordem e a função dos dispositivos de manobra e proteção, e também o equipamento principal com seu dispositivo de proteção.
Fonte: FCC TRT23 2022 Analista Judiciário - Área Apoio Especializado - Especialidade Engenharia (Elétrica) (Caderno Tipo 1). Reproduzida para fins de estudo.
