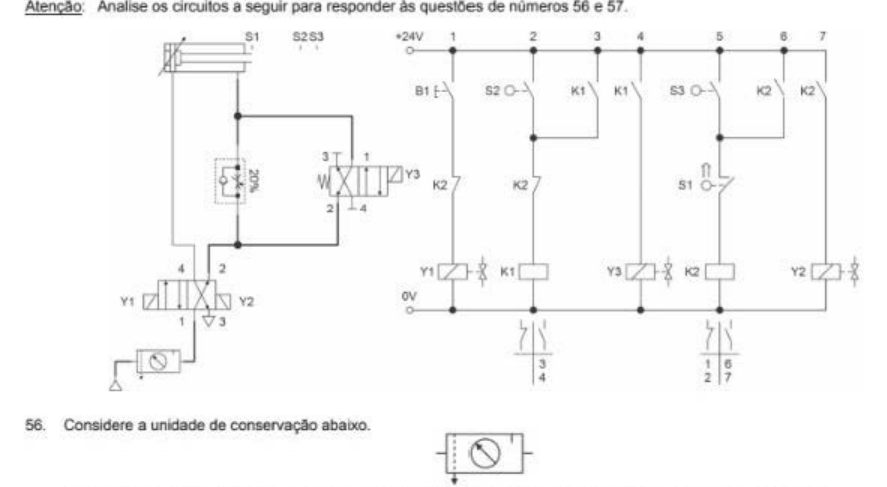

Questão de Engenharia Elétrica · FCC TRT15 2024 (nº 56)

A unidade de preparação de ar (ou FRL) é um conjunto de componentes que trata o ar comprimido (filtrando, regulando a pressão e, opcionalmente, lubrificando) antes de ser utilizado em um sistema pneumático, garantindo a qualidade e a pressão necessárias para o funcionamento dos equipamentos.

• (A) Correta: O compressor é o equipamento que gera o ar comprimido, mas ele está localizado antes da unidade de preparação de ar e não faz parte dela. A unidade de preparação recebe o ar do compressor.
• (B) Incorreta: O manômetro (medidor de pressão) é um componente essencial e geralmente integrado ao regulador de pressão da unidade de preparação, indicando a pressão de saída regulada.
• (C) Incorreta: O lubrificador é um dos componentes principais da unidade de preparação (o "L" de FRL), responsável por adicionar névoa de óleo ao ar para lubrificar os atuadores.
• (D) Incorreta: O filtro é um dos componentes principais da unidade de preparação (o "F" de FRL), responsável por remover partículas sólidas e condensado do ar comprimido.
• (E) Incorreta: O regulador de pressão é um dos componentes principais da unidade de preparação (o "R" de FRL), responsável por manter a pressão de saída constante e ajustável.
