Questão de Engenharia Elétrica · FCC TRT15 2024 (nº 37)

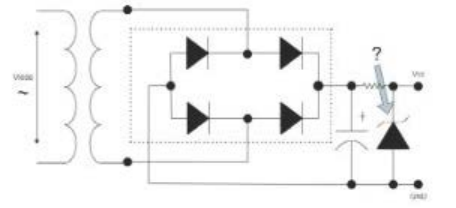

Uma fonte de alimentação linear converte a tensão alternada da rede elétrica em uma tensão contínua estável para alimentar circuitos eletrônicos. O componente em questão é um diodo Zener, que é fundamental para a estabilização da tensão de saída, garantindo que ela permaneça constante mesmo com variações na entrada ou na carga.

• (A) Correta: O símbolo representa um diodo Zener, e sua função principal neste circuito é a estabilização da tensão retificada e filtrada, mantendo-a constante em um valor específico, operando na região de ruptura reversa.
• (B) Incorreta: O símbolo não corresponde a um transistor de efeito de campo (FET), e a filtragem de transientes não é a função primária de um diodo Zener neste contexto. A armadilha aqui é que "filtragem de transientes" pode soar como uma função genérica de um componente em uma fonte, mas a identificação do dispositivo está errada.
• (C) Incorreta: O símbolo não é de um PTC (termistor de coeficiente de temperatura positivo), e a proteção contra sobreaquecimento não é a função do componente mostrado.
• (D) Incorreta: O símbolo não é de um IGBT (transistor bipolar de porta isolada), e o controle da potência de saída não é a função do componente mostrado.
• (E) Incorreta: O símbolo não é de um diodo emissor de luz (LED), e a sinalização de condição de operação não é a função do componente mostrado.
