Questão de Engenharia Elétrica · FCC TRT15 2024 (nº 36)

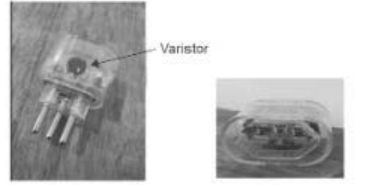

Um Dispositivo de Proteção contra Surtos (DPS), como o da imagem, serve para proteger equipamentos eletrônicos de picos de tensão (surtos) na rede elétrica, utilizando um componente principal chamado varistor que desvia o excesso de energia.

• (A) Incorreta: Bloquear a alimentação em caso de curto-circuito é função de disjuntores ou fusíveis, que atuam por sobrecorrente, e não a principal função de um DPS com varistor, que atua por sobretensão. A armadilha da banca aqui é confundir proteção contra sobrecorrente (curto-circuito) com proteção contra sobretensão (surtos), que são fenômenos elétricos distintos.
• (B) Correta: O varistor (resistor variável) presente no dispositivo tem a função de desviar a corrente de um surto (pico de tensão) para a terra ou para outra fase, protegendo o equipamento conectado. Surtos são frequentemente causados por descargas atmosféricas (raios) ou manobras na rede elétrica.
• (C) Incorreta: Corrigir o fator de potência de cargas indutivas é feito com capacitores, uma função completamente diferente da proteção contra surtos.
• (D) Incorreta: Corrigir o fator de potência de cargas capacitivas é feito com indutores, também não é a função de um DPS.
• (E) Incorreta: Proteger contra correntes de fuga é a função de dispositivos como o DR (Diferencial Residual), que detectam desequilíbrios de corrente, e não de um DPS.
