Questão nº 31
Questão de Engenharia Elétrica · FCC TRT15 2024 (nº 31)

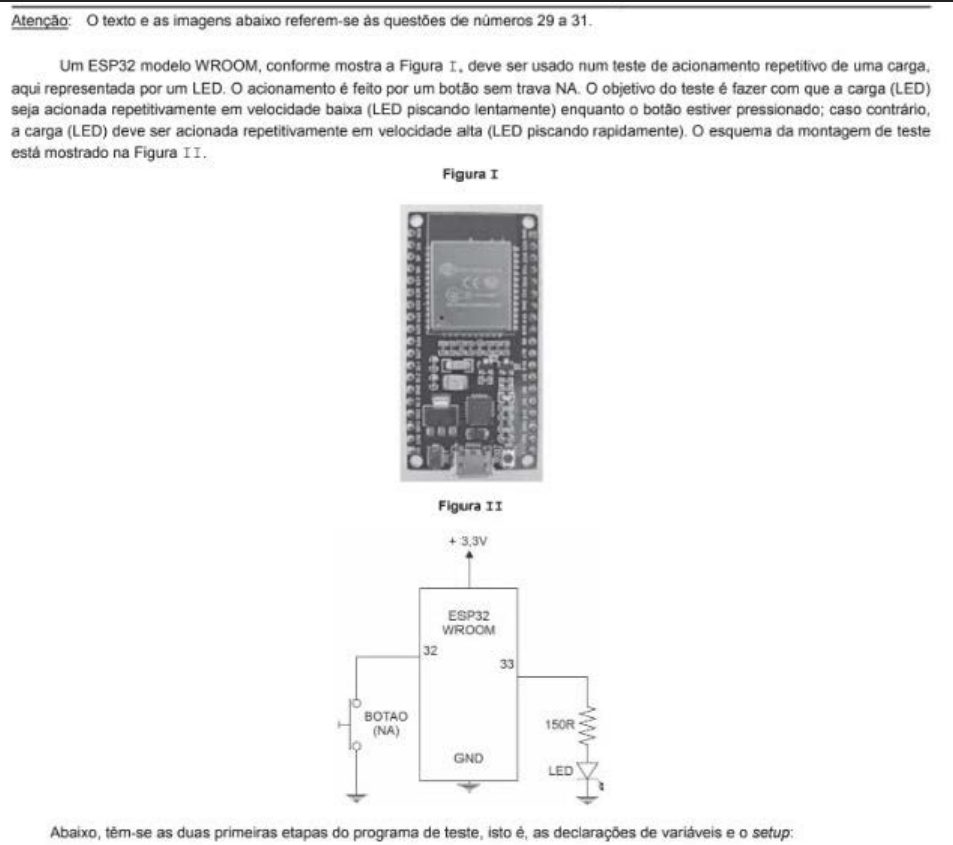

Abaixo, têm-se as duas primeiras etapas do programa de teste, isto é, as declarações de variáveis e o setup:
// Variáveis
#define LED 33
#define BOTAO 32
int T = 100;
void setup()
{
pinMode(LED, OUTPUT);
pinMode(BOTAO, INPUT_PULLUP);
}
Consultando o datasheet desse dispositivo, além das informações dos pinos G32 e G33 usados no teste, destacam-se informações sobre outros pinos:
Pino G32 = GPIO32 - XTAL_P - ADC1_CH4 - TOUCH_9 - RTC_IO 9
Pino G33 = GPIO33 - XTAL_N - ADC1_CH5 - TOUCH_8 - RTC_IO 8
Pino G26 = GPIO26 - DAC2 - ADC2_CH9 - RTC_IO 7
Pino G27 = GPIO27 - ADC2_CH7 - TOUCH_7 - RTC_IO 17
Pino SD2 = GPIO9 - SD_2 - SPI_HD
Pino RXD = GPIO03 - RX_D
O(s) pino(s) que permite(m) que o dispositivo converta sinais digitais em analógicos é(são):
- AG32 e G33.
- BG26. (alternativa correta)
- CG26 e G27.
- DSD2.
- ERXD.
Resposta comentada
Gabarito Alternativa B
Um conversor digital-analógico (DAC) é um componente que transforma informações digitais (números) em um sinal analógico (como uma voltagem variável), permitindo que o microcontrolador controle dispositivos que precisam de sinais contínuos.
- (A) Incorreta: G32 e G33 possuem canais de ADC (Analog-to-Digital Converter), que fazem o oposto: convertem sinais analógicos em digitais. Esta é a armadilha mais comum, confundir ADC com DAC, que são funcionalidades inversas.
- (B) Correta: O pino G26 é explicitamente listado com a funcionalidade DAC2, indicando que ele pode converter sinais digitais em analógicos.
- (C) Incorreta: Embora G26 tenha DAC, o pino G27 possui apenas ADC2_CH7 (conversor analógico-digital), não DAC.
- (D) Incorreta: O pino SD2 (GPIO9) é associado a funções como SD_2 e SPI_HD, não possuindo capacidade de conversão digital-analógica.
- (E) Incorreta: O pino RXD (GPIO03) é usado para recepção de dados seriais (RX_D) e não possui funcionalidade DAC.
Fonte: FCC TRT15 2024 Analista Judiciário - Área Apoio Especializado - Especialidade Engenharia (Elétrica) (Caderno Tipo 003). Reproduzida para fins de estudo.
