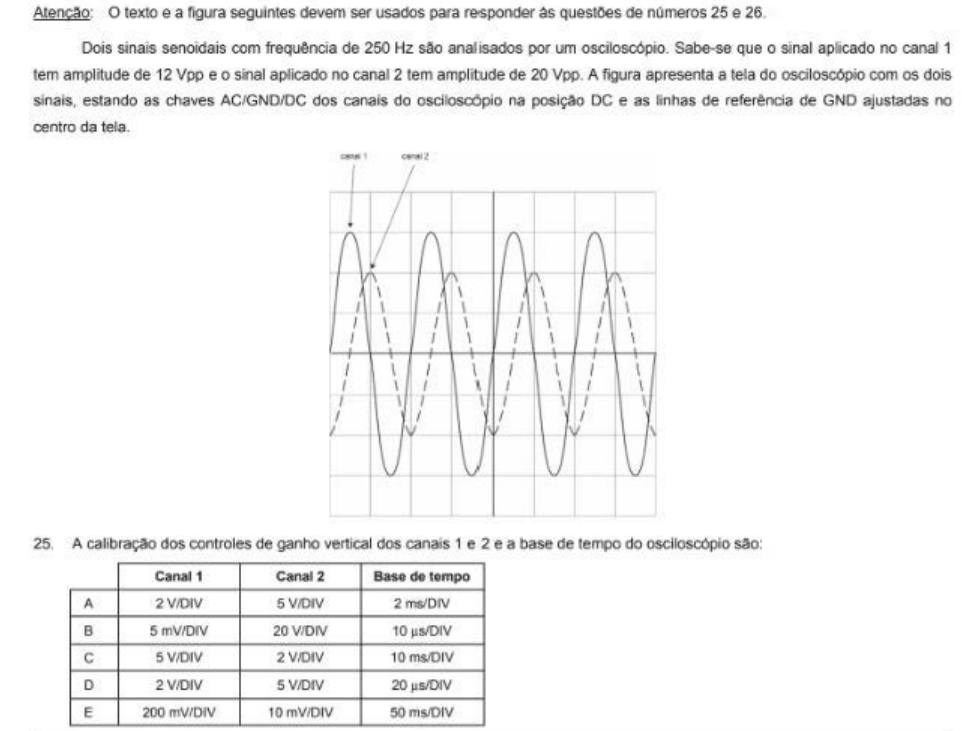

Questão de Engenharia Elétrica · FCC TRT15 2024 (nº 25)

O osciloscópio é um instrumento que mostra como a tensão (eixo vertical) varia ao longo do tempo (eixo horizontal). A tela possui uma grade onde cada quadrado é uma "divisão", e os botões de ajuste definem quantos Volts por Divisão (V/DIV) para cada canal e quantos segundos por Divisão (s/DIV) para a base de tempo. Para ler o osciloscópio, contamos o número de divisões que o sinal ocupa e multiplicamos pelo ajuste de escala correspondente.

(A) Correta:

• Canal 1 (amarelo): O sinal atinge 2 divisões de pico. Com 2 V/DIV, a tensão de pico é $2 \text{ DIV} \times 2 \text{ V/DIV} = 4 \text{ V}$.
• Canal 2 (azul): O sinal atinge 1 divisão de pico. Com 5 V/DIV, a tensão de pico é $1 \text{ DIV} \times 5 \text{ V/DIV} = 5 \text{ V}$.
• Base de tempo: Um ciclo completo de ambos os sinais ocupa 4 divisões horizontais. Com 2 ms/DIV, o período é $4 \text{ DIV} \times 2 \text{ ms/DIV} = 8 \text{ ms}$. Todos os valores correspondem à imagem.

(B) Incorreta: Os valores de V/DIV (5 mV/DIV para Canal 1 e 20 V/DIV para Canal 2) não correspondem às amplitudes relativas dos sinais na tela (o sinal amarelo é visivelmente maior que 5 mV de pico, e o azul não parece ser 20 V de pico). A base de tempo de 10 µs/DIV resultaria em um período de $4 \text{ DIV} \times 10 \text{ µs/DIV} = 40 \text{ µs}$, o que é muito rápido para o que é mostrado.

(C) Incorreta: Os valores de V/DIV (5 V/DIV para Canal 1 e 2 V/DIV para Canal 2) fariam com que o sinal amarelo tivesse um pico de 10 V e o azul de 2 V, o que é uma proporção de 5:1. Na tela, o sinal amarelo tem o dobro da altura do azul (2 divisões vs 1 divisão), então a proporção de tensão deveria ser 2:1 se as escalas fossem iguais, ou diferente se as escalas forem diferentes, mas 10V e 2V não se encaixam bem. A base de tempo de 10 ms/DIV resultaria em um período de $4 \text{ DIV} \times 10 \text{ ms/DIV} = 40 \text{ ms}$, que é muito mais lento do que o período de 8 ms da alternativa correta.

(D) Incorreta: (Distrator Tentador) Embora os ajustes de V/DIV (2 V/DIV para Canal 1 e 5 V/DIV para Canal 2) estejam corretos e correspondam às amplitudes dos sinais, a base de tempo de 20 µs/DIV está errada. Ela resultaria em um período de $4 \text{ DIV} \times 20 \text{ µs/DIV} = 80 \text{ µs}$, que é 100 vezes mais rápido do que o período de 8 ms correto (80 µs = 0.08 ms). O erro está na unidade (microssegundos em vez de milissegundos), uma pegadinha comum.

(E) Incorreta: Os valores de V/DIV (200 mV/DIV para Canal 1 e 10 mV/DIV para Canal 2) são muito baixos para as amplitudes visíveis dos sinais. A base de tempo de 50 ms/DIV resultaria em um período de $4 \text{ DIV} \times 50 \text{ ms/DIV} = 200 \text{ ms}$, que é muito mais lento do que o período real do sinal.
