Questão nº 44
Questão de Tecnologia da Informação · FGV TRF1 2024 (nº 44)
Gabriela está usando a notação BPMN 2.0 (Business Process
Model and Notation) para modelar os processos de negócio que

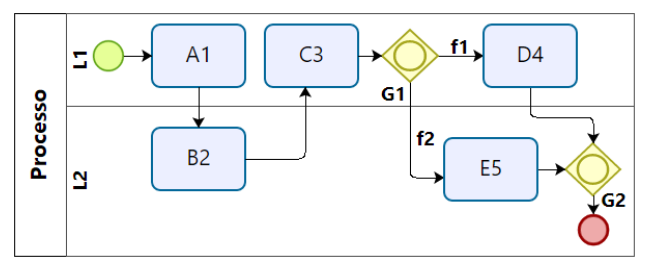

serão atendidos por um novo sistema de informação. Observe o
diagrama criado por ela.
Gabriela utilizou o elemento gateway "G1" para:
- Acriar caminhos alternativos, sem paralelismos, dentro de um fluxo de processo;
- Bindicar que cada fluxo de sequência receberá um token sem depender da avaliação da condição;
- Ccapturar a ocorrência de eventos que determinarão a execução dos fluxos de sequência;
- Ddeterminar que o fluxo a ser percorrido está condicionado ao recebimento de uma mensagem;
- Ecriar caminhos alternativos, mas também paralelos, quando mais de uma expressão for avaliada como verdadeira. (alternativa correta)
Resposta comentada
Gabarito Alternativa E
Um Gateway (ou Porta de Entrada/Saída) em BPMN 2.0 é um elemento que controla o fluxo de sequência, determinando como os caminhos se dividem (divergência) ou se juntam (convergência) em um processo. Existem três tipos principais de Gateways de decisão: Exclusivo (XOR), Paralelo (AND) e Inclusivo (OR). O símbolo 'X' dentro de um losango, como em 'G1', geralmente representa um Gateway Exclusivo (XOR), que permite que apenas um dos caminhos alternativos seja seguido. No entanto, a alternativa correta descreve as características de um Gateway Inclusivo (OR).
- (A) Incorreta: Esta alternativa descreve um Gateway Exclusivo (XOR), que é o tipo de gateway representado visualmente pelo 'X' no diagrama. A armadilha da banca aqui é que o gabarito oficial aponta para a definição de outro tipo de gateway, apesar do símbolo mostrado.
- (B) Incorreta: Esta alternativa descreve um Gateway Paralelo (AND), que ativa todos os caminhos de saída simultaneamente, sem depender de condições.
- (C) Incorreta: Esta alternativa descreve um Gateway Baseado em Eventos, que espera por um evento específico para determinar qual caminho seguir, e não um gateway de decisão baseado em condições como G1.
- (D) Incorreta: Esta alternativa descreve um tipo específico de Gateway Baseado em Eventos, focado no recebimento de mensagens, e não um gateway de decisão como G1.
- (E) Correta: Esta alternativa descreve perfeitamente o funcionamento de um Gateway Inclusivo (OR). Ele permite que um ou mais caminhos sejam ativados em paralelo, dependendo de quais condições são avaliadas como verdadeiras. Mesmo que o símbolo 'X' no diagrama seja tipicamente de um Gateway Exclusivo, a descrição da alternativa corresponde ao Gateway Inclusivo, que é o que a questão espera como resposta.
Fonte: FGV TRF1 2024 Analista Judiciário - Governança e Gestão de TI (Caderno Tipo 1). Reproduzida para fins de estudo.
