Questão nº 53
Questão de Tecnologia da Informação · FGV TJ-AP 2024 (nº 53)

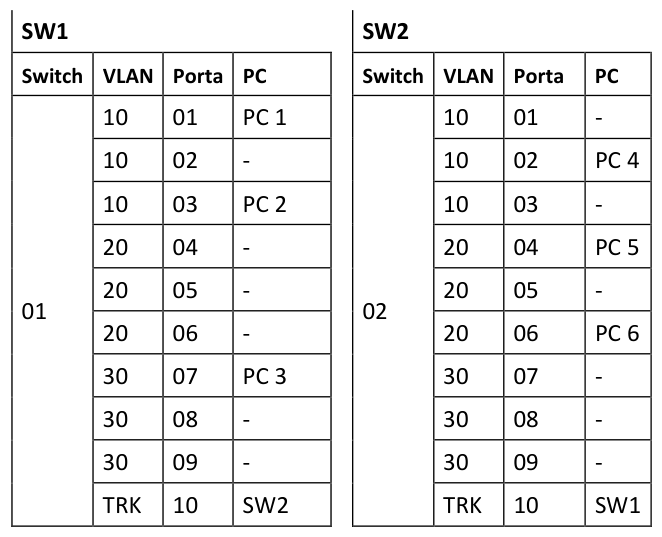

As tabelas abaixo apresentam o resumo da configuração de dois equipamentos comutadores (Switch): SW1 e SW2. Nelas, é possível identificar as VLAN (Virtual LAN) e as portas dos respectivos comutadores em que os seis Computadores Pessoais (PC 1, PC 2, PC 3, PC 4, PC 5 e PC 6) dessa rede estão conectados. As portas de número 10 interligam os comutadores e estão configuradas em modo de Tronco de VLAN (Protocolo IEEE 802.1q), permitindo a passagem de qualquer pacote deste tipo de protocolo.
Os computadores pessoais que irão receber o pacote ARP (Address Resolution Protocol) enviado pelo PC 1 são:
- APC 2 e PC 3, somente;
- BPC 2 e PC 4, somente; (alternativa correta)
- CPC 4 e PC 6, somente;
- DPC 2, PC 4 e PC 5, somente;
- EPC 2, PC 3, PC 4, PC 5 e PC 6.
Resposta comentada
Gabarito Alternativa B
Uma VLAN (Virtual LAN) é como um grupo de computadores que se comunicam como se estivessem na mesma rede local, mesmo que estejam conectados a diferentes portas ou até switches físicos; um ARP (Address Resolution Protocol) é um pedido de broadcast (enviado para todos) para descobrir o endereço físico (MAC) de um dispositivo com base em seu endereço IP, e esse broadcast é sempre limitado à VLAN de origem.
- PC 1 está na VLAN 10.
- Um pacote ARP é um broadcast, ou seja, ele é enviado para todos os dispositivos dentro da mesma VLAN.
- O SW1 receberá o broadcast do PC 1 (VLAN 10) e o encaminhará para todas as outras portas configuradas na VLAN 10 no SW1, e também pela porta tronco (que transporta todas as VLANs) para o SW2.
- No SW1, a porta 2 está na VLAN 10, então o PC 2 receberá o pacote. A porta 3 está na VLAN 20, então o PC 3 não receberá.
- A porta 10 do SW1, configurada como tronco 802.1q, envia o pacote da VLAN 10 para a porta 10 do SW2.
- No SW2, o pacote da VLAN 10 é recebido e encaminhado para as portas configuradas na VLAN 10. A porta 1 está na VLAN 10, então o PC 4 receberá o pacote. As portas 2 (VLAN 20) e 3 (VLAN 30) não receberão o pacote.
- Portanto, apenas os computadores na VLAN 10 receberão o broadcast ARP do PC 1.
(A) Incorreta: O PC 3 está na VLAN 20 e, portanto, não receberá o broadcast ARP do PC 1, que está na VLAN 10.
(B) Correta: O PC 2 e o PC 4 são os únicos computadores que pertencem à mesma VLAN (VLAN 10) que o PC 1, e broadcasts ARP são restritos à VLAN de origem.
(C) Incorreta: O PC 6 está na VLAN 30 e, portanto, não receberá o broadcast ARP do PC 1, que está na VLAN 10.
(D) Incorreta: O PC 5 está na VLAN 20 e, portanto, não receberá o broadcast ARP do PC 1, que está na VLAN 10. Armadilha: A banca tenta confundir, pois o PC 5 está no mesmo switch que o PC 4, que recebe o pacote, mas a divisão por VLANs é o que realmente importa.
(E) Incorreta: Esta alternativa inclui computadores de todas as VLANs (20 e 30), o que ignora completamente o conceito de isolamento de broadcast proporcionado pelas VLANs.
Fonte: FGV TJ-AP 2024 Analista Judiciário - TI - Telecomunicações (Caderno Tipo 1). Reproduzida para fins de estudo.
