Questão nº 54
Questão de Tecnologia da Informação · FGV TCE-SP 2023 (nº 54)

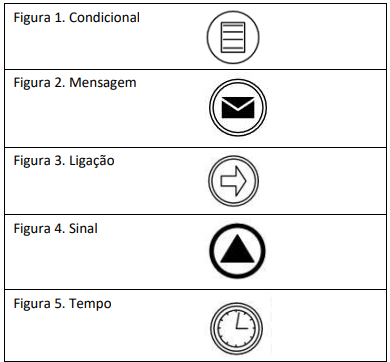

A Assessoria de Tecnologia da Informação (ATI) de um tribunal está utilizando a notação Business Process Modelling Notation (BPMN 2.0) para mapear os processos de negócio relacionados aos pedidos de serviços à Assessoria Financeira, com o intuito de compreender o negócio e desenvolver uma nova solução de software. Na construção do modelo de processos atual, os seguintes elementos do tipo evento foram utilizados, conforme apresentado abaixo.
O elemento do tipo evento da notação BPMN 2.0, apresentado acima, que foi utilizado para representar o fim do fluxo do processo por meio do(a):
- Acondição lógica atemporal foi o elemento representado na figura 1;
- Brecebimento de uma mensagem de outro processo foi o elemento representado na figura 2;
- Cconexão do fim de um processo ao fim de outro processo foi o elemento representado na figura 3;
- Denvio de um sinal (broadcast) para outro(s) processo(s) foi o elemento representado na figura 4; (alternativa correta)
- Eocorrência de uma condição para atingir uma data relativa ou período foi o elemento representado na figura 5.
Resposta comentada
Gabarito Alternativa D
Em BPMN (Business Process Model and Notation), um Evento Final (End Event) marca o ponto onde um caminho ou o processo inteiro termina. Existem diferentes tipos de Eventos Finais, e cada um indica uma forma específica de como esse término acontece ou qual ação é disparada ao final.
- (A) Incorreta: A figura 1 representa um Evento Final de Terminação (Terminate End Event), que encerra imediatamente todas as atividades ativas da instância do processo. "Condição lógica atemporal" descreve um Evento Condicional, que tem um ícone diferente (uma página com um til).
- (B) Incorreta: A figura 2 representa um Evento Final de Mensagem (Message End Event). Este evento envia uma mensagem para outro processo ou participante. O recebimento de uma mensagem é representado por um Evento de Mensagem de Início ou Intermediário de Captura (com um envelope vazio). Armadilha da banca: A confusão entre enviar (envelope preenchido) e receber (envelope vazio) mensagens é comum e foi o que a banca explorou aqui.
- (C) Incorreta: A figura 3 representa um Evento Final de Erro (Error End Event), que indica que um erro ocorreu e é propagado para um processo pai ou para um manipulador de erros. A descrição "conexão do fim de um processo ao fim de outro processo" é vaga e não corresponde à função de um Evento de Erro.
- (D) Correta: A figura 4 representa um Evento Final de Sinal (Signal End Event). Este evento envia um sinal (broadcast) que pode ser capturado por outros processos interessados, sem um destinatário específico, como um aviso geral. A descrição corresponde perfeitamente à função deste evento.
- (E) Incorreta: A figura 5 representa um Evento Final de Temporizador (Timer End Event). Este evento indica que o processo termina em um determinado momento ou após um certo período. A descrição "ocorrência de uma condição para atingir uma data relativa ou período" é mais associada a um Evento de Temporizador de Início ou Intermediário de Captura, que espera por uma condição de tempo para ser ativado.
Fonte: FGV TCE-SP 2023 Agente da Fiscalização - TI (Caderno Tipo 1). Reproduzida para fins de estudo.
