Questão de Física — FGV SME-SP EFII e Médio 2023 (nº 57)
Um eletricista deseja ligar um rádio à bateria de um automóvel e protegê-lo com o auxílio de um fusível.

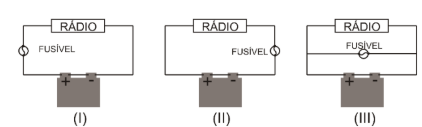

São propostos três modos de ligação, a seguir.
Para que o rádio fique protegido pelo fusível, devemos usar
- Asomente o modo I.
- Bsomente o modo II.
- Csomente o modo III.
- Dtanto o modo I quanto o modo II.
- Etanto o modo II quanto o modo III.
Resposta comentada
Gabarito Alternativa D
- (A) Incorreta: o modo I protege, mas não é o único; há outro arranjo com o fusível em série.
- (B) Incorreta: o modo II também protege, porém a proteção não se restringe só a ele.
- (C) Incorreta: no modo III o fusível não está em série com o rádio, então não interrompe a corrente que o percorre.
- (D) Correta: o fusível só protege se estiver em série com o rádio, para queimar e interromper a corrente em excesso; isso ocorre nos modos I e II.
- (E) Incorreta: inclui o modo III, no qual o fusível está mal posicionado e não protege o aparelho.
Fonte: FGV SME-SP EFII e Médio 2023 Física (Caderno Tipo 1). Reproduzida para fins de estudo.
