A figura a seguir representa o gráfico pxV de um processo cíclico de um gás ideal O módulo do trabalho realizado, nesse processo, em joules, é aproximadamente,

Questão nº 38

Questão de Física · FGV SME-SP EFII e Médio 2023 (nº 38)

FGV2023FísicaFísica

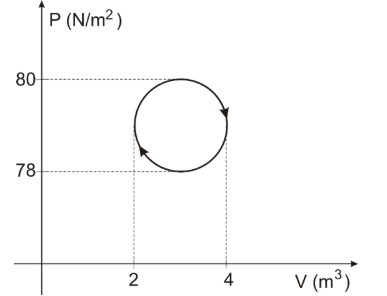

A figura a seguir representa o gráfico pxV de um processo cíclico de um gás ideal

Figura da questão de Física

O módulo do trabalho realizado, nesse processo, em joules, é aproximadamente,

Gabarito Alternativa C

(A) Incorreta: $\frac{\pi}{4}$ seria a área de um quarto da região; o ciclo fechado inteiro delimita área maior.
(B) Incorreta: $\frac{\pi}{2}$ corresponde a metade da área interna à curva.
(C) Correta: em um ciclo, $|W|$ é a área envolvida pela curva no diagrama pV; sendo a figura uma circunferência de raio 1, $|W|=\pi r^2=\pi\ \text{J}$ .
(D) Incorreta: $2\pi$ dobraria indevidamente a área da circunferência.
(E) Incorreta: $4\pi$ corresponderia a raio 2, incompatível com a figura de raio unitário.

Fonte: FGV SME-SP EFII e Médio 2023 Física (Caderno Tipo 1). Reproduzida para fins de estudo.
