Questão nº 37
Questão de Edificações · FGV MPGO Servidores 2022 (nº 37)
Considerando-se o conceito de Escola Inclusiva e a Norma ABNT NBR 9050:2020, que estabelece critérios para a acessibilidade a edificações, o arquiteto teve que modificar o projeto elaborado para uma escola disposta em 2 blocos desnivelados entre si, porque a ligação entre eles havia sido prevista por escada, quando deveria ser feita por rampa.

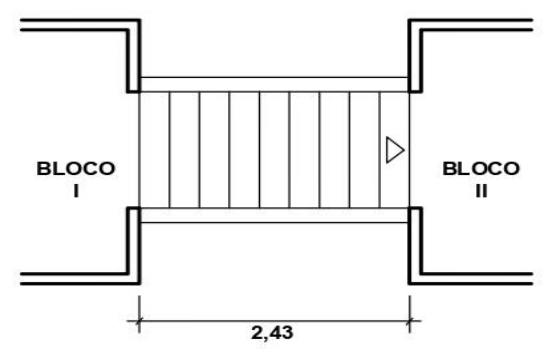

Observe o desenho da planta baixa da escada anteriormente projetada a seguir:
Para projetar a escada, o arquiteto aplicou a fórmula de Blondel: 2e + p = 0,63 m, na qual e=espelho e p = piso.
Para projetar a nova rampa, o arquiteto deverá empregar: inclinação 6%; comprimento de patamar(es) intermediário(s): 1,20 m e desníveis máximos de cada segmento de rampa: 1,00 m.
O comprimento total da rampa a ser projetada, em metros, para vencer o desnível entre os dois blocos é igual a
- A27,00.
- B28,20.
- C29,40.
- D30,00.
- E31,20. (alternativa correta)
Resposta comentada
Gabarito Alternativa E
Conceito-chave: A rampa deve vencer o mesmo desnível que a escada, mas com uma inclinação máxima de 6% (ou seja, a cada 1 metro de altura, são necessários 16,67 metros de comprimento horizontal). O desnível total é calculado pela soma dos espelhos da escada original, e o comprimento da rampa é a soma dos segmentos inclinados mais os patamares intermediários obrigatórios.
- (A) Incorreta: 27,00 m é o comprimento da rampa sem considerar os patamares intermediários (apenas o trecho inclinado: 1,80 m de desnível ÷ 0,06 = 30,00 m, menos os 3,00 m de patamares, o que daria 27,00 m — mas isso ignora que os patamares fazem parte do comprimento total).
- (B) Incorreta: 28,20 m resultaria de um cálculo com inclinação de 6,25% ou de um único patamar de 1,20 m, mas o desnível de 1,80 m exige dois segmentos de rampa (0,90 m cada) e, portanto, dois patamares intermediários.
- (C) Incorreta: 29,40 m seria o valor se houvesse apenas um patamar de 1,20 m e um segmento contínuo de 1,80 m (1,80/0,06 = 30,00 + 1,20 = 31,20, mas com um patamar só, o desnível por segmento excederia 1,00 m, violando a norma).
- (D) Incorreta: 30,00 m é a armadilha clássica: é o comprimento horizontal puro da rampa (1,80 m ÷ 0,06 = 30,00 m), mas esquece que a norma exige patamares intermediários a cada 1,00 m de desnível, e esses patamares (1,20 m cada) devem ser somados ao comprimento total.
- (E) Correta: O desnível total é 1,80 m (soma dos espelhos: 9 degraus × 0,20 m = 1,80 m). Como o desnível máximo por segmento é 1,00 m, são necessários 2 segmentos de rampa (0,90 m cada) e 1 patamar intermediário de 1,20 m. Cada segmento tem comprimento horizontal = 0,90 m ÷ 0,06 = 15,00 m. Total = 15,00 + 1,20 + 15,00 = 31,20 m.
Fonte: FGV MPGO Servidores 2022 Analista em Edificações - Arquitetura e Urbanismo (Caderno Tipo 1). Reproduzida para fins de estudo.
