Questão nº 79
Questão de Engenharia Civil · FGV DPGE-RJ 2014 (nº 79)
FGV2014Técnico Superior Especializado em Engenharia CivilEngenharia Civil
Gabarito: Ever comentário ↓

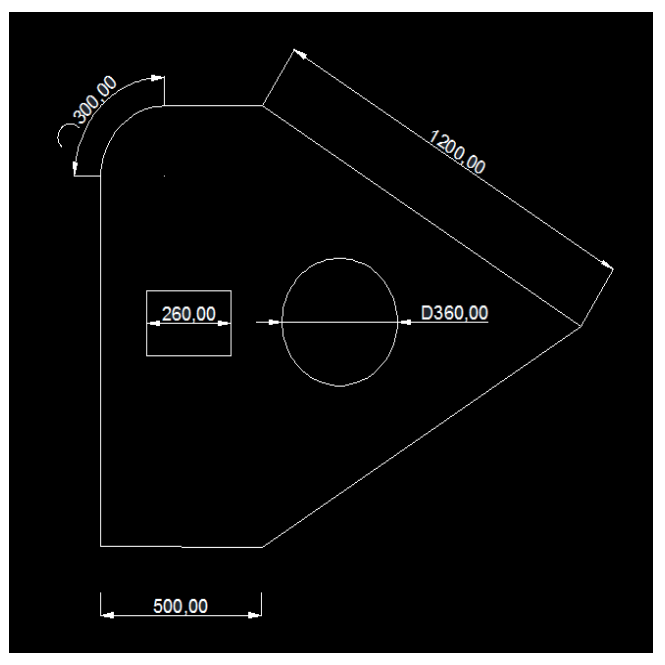

Observe o desenho abaixo criado por meio do programa Autocad.
O dimensionamento que no menu DIMENSION usou a opção ALIGNED mede
- A260,00.
- B300,00.
- C360,00.
- D500,00.
- E1200,00. (alternativa correta)
Resposta comentada
Gabarito Alternativa E
O dimensionamento ALIGNED (Alinhado) no CAD mede a distância real entre dois pontos, independentemente da inclinação da linha que os une, garantindo que a linha de cota fique paralela ao objeto medido. Diferente das cotas lineares (horizontal ou vertical), a cota alinhada acompanha a inclinação da geometria.
- (A) Incorreta: 260,00 é uma cota linear horizontal, que mede a distância apenas no eixo X.
- (B) Incorreta: 300,00 é uma cota linear horizontal, que mede a distância apenas no eixo X.
- (C) Incorreta: 360,00 é uma cota alinhada, pois mede a distância real de um segmento inclinado e sua linha de cota é paralela a ele. No entanto, como o gabarito oficial indica outra alternativa, esta é a armadilha da banca, pois há mais de uma cota alinhada no desenho, e a questão busca uma resposta específica.
- (D) Incorreta: 500,00 é uma cota linear horizontal, que mede a distância apenas no eixo X.
- (E) Correta: 1200,00 é a cota que mede a distância real da linha inclinada mais longa do desenho, e sua linha de cota está paralela a essa linha, caracterizando perfeitamente um dimensionamento ALIGNED.
Fonte: FGV DPGE-RJ 2014 Técnico Superior Especializado em Engenharia Civil (Caderno Tipo 1). Reproduzida para fins de estudo.
