Questão de Tecnologia da Informação · FGV DPE-RS 2023 (nº 70)

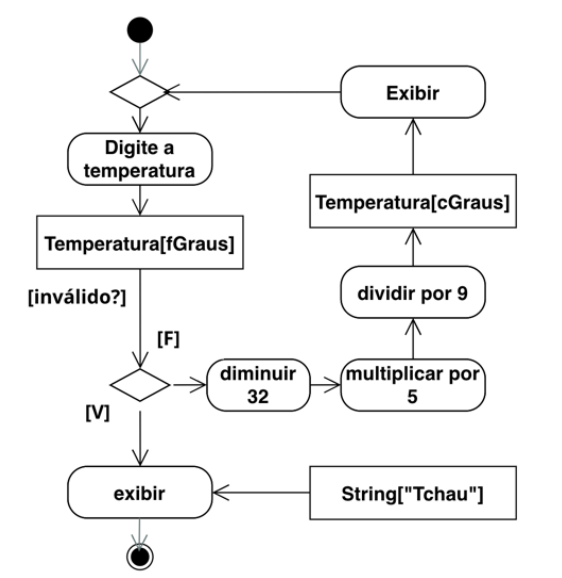

Um Diagrama de Atividades é como um fluxograma que mostra a sequência de passos e decisões em um processo ou fluxo de trabalho, detalhando como as ações são realizadas.

• (A) Incorreta: Diagramas de Classes representam a estrutura estática do sistema, mostrando classes, atributos, métodos e seus relacionamentos, o que não é o caso aqui.
• (B) Correta: O diagrama exibe um fluxo de trabalho passo a passo, com ações, decisões e transições, caracterizando-o como um Diagrama de Atividades.
• (C) Incorreta: Diagramas de Sequência mostram a interação entre objetos em uma ordem temporal específica, com linhas de vida e mensagens, diferente do que é apresentado.
• (D) Incorreta: Diagramas de Caso de Uso descrevem a funcionalidade do sistema do ponto de vista do usuário, com atores e casos de uso, não um fluxo de execução interno.
• (E) Incorreta: Diagramas de Componentes ilustram a organização e as dependências entre os componentes físicos de um sistema, o que não corresponde ao diagrama mostrado.
