Questão de Tecnologia da Informação — FGV DPE-RS 2023 (nº 69)

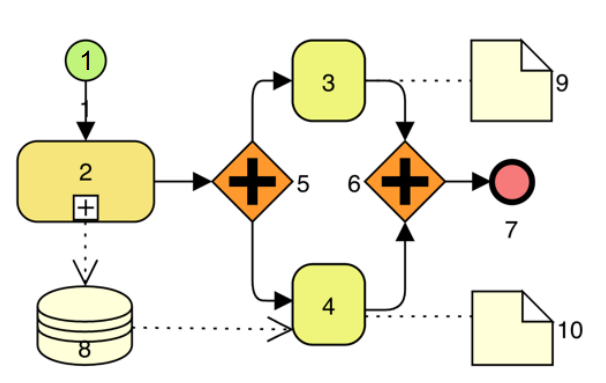

Observe o seguinte diagrama BPMN.
Os elementos que representam gateway paralelo são:
- A1 e 7;
- B3 e 4;
- C5 e 6;
- D2 e 8;
- E9 e 10.
Resposta comentada
Gabarito Alternativa C
- (A) Incorreta: os elementos 1 e 7 não correspondem, no diagrama apresentado, ao símbolo de gateway paralelo.
- (B) Incorreta: os elementos 3 e 4 representam outros elementos do fluxo (como atividades ou gateway exclusivo), não o símbolo de gateway paralelo.
- (C) Correta: no diagrama, os elementos 5 e 6 correspondem aos símbolos de gateway paralelo (losango marcado com "+"), que dividem/sincronizam fluxos que ocorrem simultaneamente.
- (D) Incorreta: os elementos 2 e 8 não coincidem com a posição dos gateways paralelos identificados no diagrama.
- (E) Incorreta: os elementos 9 e 10 representam outra parte do fluxo (possivelmente eventos de fim), não os gateways paralelos.
Fonte: FGV DPE-RS 2023 Analista - Apoio Especializado (TI - Desenvolvimento de Sistemas) (Caderno Tipo 1). Reproduzida para fins de estudo.
