Questão de Noções básicas de Eletricidade e Eletrônica · FGV BBTS 2023 (nº 40)

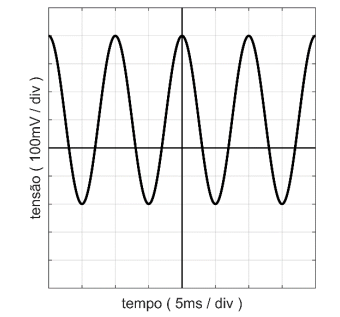

Um osciloscópio é uma ferramenta que mostra como a tensão (altura no gráfico) de um sinal elétrico varia ao longo do tempo (largura no gráfico). Ele nos permite identificar a componente CC (corrente contínua), que é o valor médio ou o "deslocamento" do sinal em relação ao zero, e a componente CA (corrente alternada), que é a parte oscilante do sinal.

• (A) Incorreta: Embora a frequência do sinal seja de 200Hz (calculada a partir do período de 5 divisões horizontais * 1ms/DIV = 5ms), esta alternativa não representa a componente CC do sinal, que é o foco da resposta correta.
• (B) Correta: A linha de referência de 0V (indicada pela seta à esquerda) está na segunda divisão horizontal a partir da base. O centro da onda senoidal (seu valor médio) está exatamente na metade da terceira divisão, ou seja, 0.5 divisões acima da linha de 0V. Com a escala vertical de 200 mV/DIV, a componente CC (DC offset) é $0.5 \text{ DIV} \times 200 \text{ mV/DIV} = 100 \text{ mV}$.
• (C) Incorreta: A componente CC não é de 200mV. Isso ocorreria se o centro da onda estivesse 1 divisão completa acima da linha de 0V. Esta é a armadilha mais tentadora, pois exige atenção na contagem exata da posição do centro da onda em relação ao 0V.
• (D) Incorreta: A amplitude de pico da componente CA é de 200mV (1 divisão vertical do centro ao pico), mas a questão busca a componente CC do sinal.
• (E) Incorreta: A amplitude pico a pico da componente CA é de 400mV (2 divisões verticais do pico superior ao inferior), mas a questão busca a componente CC do sinal.
