Questão de Noções básicas de Eletricidade e Eletrônica · FGV BBTS 2023 (nº 36)

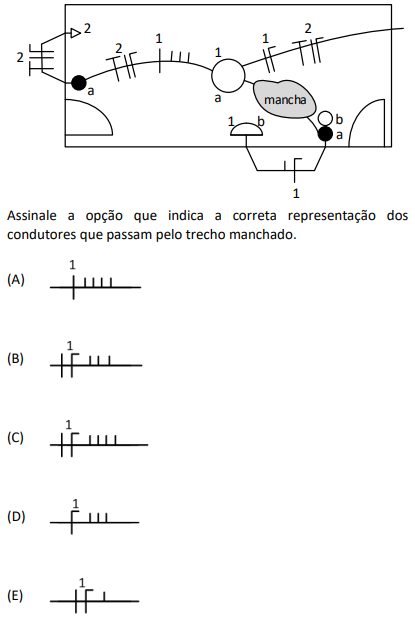

Em projetos elétricos, cada componente da instalação, como tomadas, interruptores ou pontos onde os fios se encontram, é representado por um símbolo gráfico padronizado. Entender esses símbolos é fundamental para interpretar corretamente o diagrama e a funcionalidade da instalação.

(A) Incorreta: Um interruptor (símbolo de um círculo com uma linha diagonal e um "T" ou "S") controla um ponto de luz e geralmente aparece conectado a uma lâmpada, não como um ponto de passagem para múltiplos circuitos principais.
(B) Incorreta: Uma tomada (símbolo de um círculo com duas ou três linhas perpendiculares) é um ponto de conexão para aparelhos elétricos e, assim como o interruptor, é um ponto final de um circuito, não um ponto de convergência ou passagem para vários circuitos.
(C) Correta: A "mancha" está localizada em um ponto onde vários circuitos (C1, C2, C3) saem do quadro de distribuição (QD) e se direcionam para diferentes cargas (tomadas, interruptores). Este é o local típico para uma caixa de passagem ou caixa de derivação, cujo símbolo mais comum é um círculo. É nesse ponto que os eletrodutos se encontram e os condutores são emendados ou distribuídos para os ramais.
(D) Incorreta: Um ponto de luz ou lâmpada (símbolo de um círculo com um "X" ou um círculo com um ponto central) é uma carga final do circuito, geralmente controlada por um interruptor, e não um ponto de distribuição para múltiplos circuitos.
(E) Incorreta: Um disjuntor (símbolo de um quadrado com uma linha diagonal ou um "T" invertido) é um dispositivo de proteção que fica dentro do quadro de distribuição (QD), e não em um ponto intermediário da fiação como o indicado pela mancha.
