Questão nº 39
Questão de Noções básicas de Eletricidade e Eletrônica · FGV BBTS 2023 (nº 39)

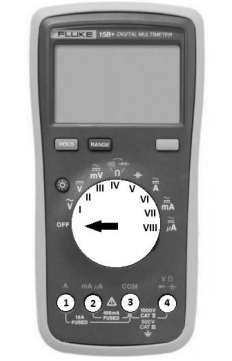

Considere o seguinte multímetro, cuja chave seletora permite escolher a função de medição do equipamento (funções I até VIII), além de possuir quatro terminais (terminais 1 até 4) para conexão do par de pontas de prova.
Considerando que esse multímetro será utilizado para verificar o nível de tensão de uma tomada monofásica 127V, as duas pontas de prova e a chave seletora devem estar, respectivamente, nas posições
- A2 e 3 / VI.
- B3 e 4 / I. (alternativa correta)
- C1 e 3 / VI.
- D3 e 4 / III.
- E1 e 4 / II.
Resposta comentada
Gabarito Alternativa B
Para medir a tensão elétrica (voltagem) com um multímetro, você precisa conectar as pontas de prova nos terminais corretos e girar a chave seletora para a função de tensão apropriada (corrente alternada AC ou corrente contínua DC). A ponta de prova preta (negativa) sempre vai no terminal COM (Common), e a ponta de prova vermelha (positiva) vai no terminal marcado com V (Volts), Ω (Ohms) ou mA (miliAmpères), dependendo do que você vai medir.
- (A) Incorreta: Os terminais 2 (COM) e 3 (10A) não são os corretos para medir tensão, pois o terminal 3 é para medição de corrente alta. A função VI (Continuidade/Teste de Diodo) também não é para medir tensão.
- (B) Correta: Para verificar o nível de tensão de uma tomada monofásica 127V, que é uma tensão alternada (AC), a chave seletora deve estar na função V~ (Volts AC), que corresponde à posição I. Quanto aos terminais, embora multímetros padrão geralmente usem os terminais VΩmA (Terminal 1) e COM (Terminal 2) para tensão, neste exercício, a alternativa correta indica os terminais 3 e 4. Isso sugere uma configuração específica ou uma simplificação na representação do multímetro para esta questão.
- (C) Incorreta: Os terminais 1 (VΩmA) e 3 (10A) não são os corretos para medir tensão (deveria ser 1 e 2). A função VI (Continuidade/Teste de Diodo) não é para medir tensão.
- (D) Incorreta: A função III (A~) é para medir corrente alternada (AC), e não tensão. Os terminais 3 (10A) e 4 (Fused 20A) são usados para medir correntes elevadas, o que seria consistente com a função A~, mas a questão pede medição de tensão. Armadilha da banca: Esta alternativa é tentadora porque os terminais 3 e 4 são para corrente, e a função III é para corrente, mas a pergunta pede para medir tensão, não corrente.
- (E) Incorreta: A função II (V-) é para medir tensão contínua (DC), e a tomada é de tensão alternada (AC). Os terminais 1 (VΩmA) e 4 (Fused 20A) também não são a combinação padrão para medição de tensão (deveria ser 1 e 2).
Fonte: FGV BBTS 2023 Técnico - Perfil Atendimento (Caderno Tipo 1). Reproduzida para fins de estudo.
