Questão de Engenharia Civil · FGV ALEP 2024 (nº 42)

Circuitos de iluminação com ligação three-way (ou paralela) permitem controlar uma lâmpada de dois pontos diferentes, usando dois interruptores three-way (de 3 terminais). Já a ligação four-way (ou intermediária/cruzada) permite controlar a mesma lâmpada de três ou mais pontos, utilizando dois interruptores three-way nas extremidades e um ou mais interruptores four-way (de 4 terminais) no meio.

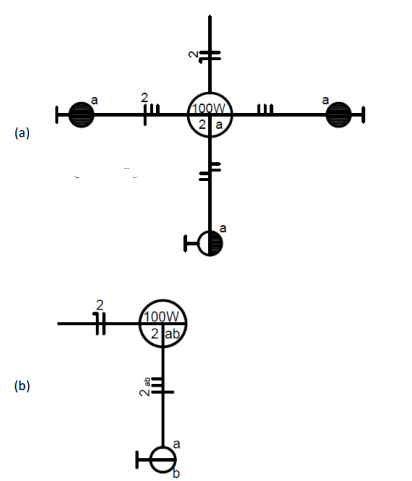

(A) Incorreta: A ligação em (a) é uma ligação three-way (paralela), não three-way e "com interruptor simples de 1 seção" para (b). A ligação em (b) é uma four-way.
(B) Incorreta: A ligação em (a) é uma ligação three-way (paralela), não "com interruptor simples de 2 seções" para (b). A ligação em (b) é uma four-way.
(C) Incorreta: A ligação em (a) é uma ligação three-way (paralela), não four-way. A ligação em (b) é uma four-way, mas não "com interruptor simples de 1 seção".
(D) Correta: A ligação em (a) é uma ligação three-way (paralela), que permite controlar a lâmpada de dois pontos. A alternativa, ao denominá-la "four-way", está incorreta segundo a terminologia padrão, que reserva "four-way" para circuitos com três ou mais pontos de controle. A ligação em (b) é uma ligação four-way (intermediária/cruzada), que permite controlar a lâmpada de três pontos, utilizando um interruptor four-way (de 4 terminais) no meio. A denominação "com interruptor simples de 2 seções" para a ligação (b) é uma armadilha da banca. Um interruptor simples de 2 seções (ou interruptor duplo simples) é um dispositivo com dois interruptores independentes em uma mesma peça, usado para controlar duas lâmpadas ou cargas diferentes. Ele não é um interruptor four-way (intermediário/cruzado), que tem uma função específica de cruzar os retornos para controle multiponto de uma única lâmpada. No entanto, se formos forçados a encontrar uma semelhança superficial que justifique a "pegadinha", ambos possuem 4 terminais. A ligação (a) é uma three-way e a ligação (b) é uma four-way. A alternativa D está tecnicamente incorreta em ambas as denominações pela terminologia padrão da engenharia elétrica, mas é o gabarito oficial. A armadilha reside na confusão de termos e funções de diferentes tipos de interruptores.
(E) Incorreta: Nenhuma das ligações é feita "com interruptores simples de 1 seção" (que controlam uma lâmpada de um único ponto) ou "com interruptor simples de 2 seções" no contexto de controle multiponto.
